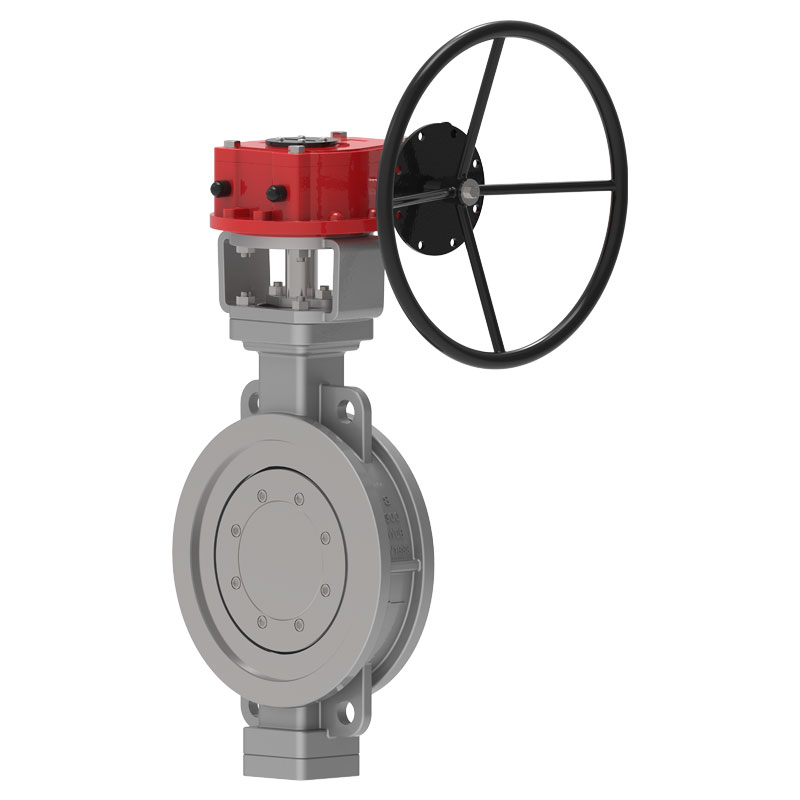

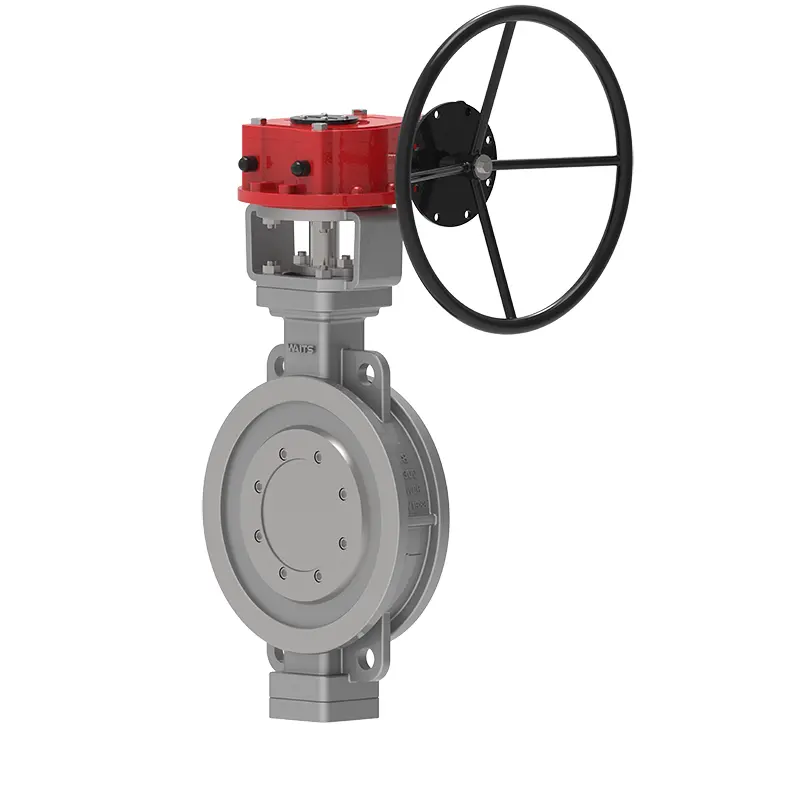

Гурвалсан хазгай Металл Суудал Өрөөн цаасны эрвээхэй хавхлаг

Мэргэжлийн хавхлаг ханган нийлүүлэгчийн хувьд Waits нь өөрийн үйлдвэрлэлийн баазтай бөгөөд танд гурвалсан хазайлттай металл хавтанцар эрвээхэй хавхлагаар хангах боломжтой. Түүний бүтэц нь гурван хэмжээст хазгай зарчмын загварыг ашигладаг бөгөөд хавхлагын суудал нь хатуу, зөөлөн битүүмжлэл эсвэл бүрэн металл битүүмжлэлийн бүтэцтэй нийцсэн олон давхаргат бүтэц бөгөөд өндөр температур, даралтыг тэсвэрлэх чадвартай.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Гурвалсан хазгай металл суулттай өрмөнцөр эрвээхэй хавхлага нь Waits-ийн шинээр бүтээсэн, удаан эдэлгээтэй, эрчим хүч хэмнэдэг эрвээхэй хавхлага юм. Энэ нь хавхлагын их бие, эрвээхэй хавтан, битүүмжлэх цагираг, дамжуулах механизм болон бусад үндсэн бүрэлдэхүүн хэсгүүдээс бүрдэнэ. Түүний бүтэц нь хоёр хэмжээст эсвэл гурван хэмжээст хазгай зарчим дизайн, уян битүүмжлэл, эсвэл хатуу, зөөлөн олон түвшний лац нийцтэй боловсруулах технологи, үйл ажиллагааны явцад эрвээхэй хавхлагын эргүүлэх хүчийг бууруулж, хөдөлмөр хэмнэлттэй, эрчим хүч хэмнэх үр дүнд хүрсэн. Үүний зэрэгцээ зэврэлтэнд тэсвэртэй, өндөр температурт тэсвэртэй, элэгдэлд тэсвэртэй эрвээхэй хавхлагын ерөнхий найдвартай байдлыг хангадаг.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 609, EN 593
Хоног стандартууд	ASME B 16.5, ASME B16.47, EN 1092-1, ГОСТ 54432, JIS 2220
Холболтын аргууд	RF
Туршилт, хүлээн авалт	API 598, EN 12266-1, ISO 5208
Structural length	API 609, ASME B16.10, EN 558, ISO 5752
Даралт ба температурын түвшин	ASME B16.34
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103，NACE MR 0175

Application

Хэмжээ	NPS 3″ ~ NPS 120″ DN80~ DN3000
Даралтын хүрээ	CL150~CL1500 PN6~ PN250
Температурын хүрээ	；-196°C ~ +600°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын бие	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Хавхлагын хавтан	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Хавхлагын суудал	13Cr/SS304/SS316/+Графит+PTFE+STL
Хавхлагын иш	F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Уян графит, бал чулуу асбестын савлагаа, политетрафторэтилен...

Гүйцэтгэлийн онцлог

1. Гурвалсан хазгай металл суудалтай эрвээхэй эрвээхэй хавхлага нь өвөрмөц бүтэцтэй, жижиг хэмжээтэй, хөнгөн жинтэй, уян хатан ажиллагаатай, хөдөлмөр хэмнэлттэй, тохиромжтой;
2. Найдвартай битүүмжлэл, янз бүрийн стандартыг хангаж чадна;
3. Сайн урсгалын шинж чанар, тохируулгатай функц;
4. Хачирхалтай зарчмыг баримталснаар битүүмжлэх гадаргуу нь элэгдлээс багатай бөгөөд энэ нь хавхлагын ашиглалтын хугацааг уртасгадаг;
5. Өргөн хүрээний хэрэглээ, ус, уур, тос, агаар, хий болон бусад хэрэгсэлд ашиглаж болно;
6. Янз бүрийн температур, зэрэглэл, зэврэлт болон бусад ажлын нөхцөлд дамжуулах хоолойд тохиромжтой;
7. Гурвалсан хазгай металл суулттай өрмөнцөр эрвээхэй Хавхлагын их бие ба хавхлагын суудал нь холбогдсон эд ангиуд бөгөөд хавхлагын суудлын битүүмжлэлийн гадаргуугийн давхарга нь халуунд тэсвэртэй, зэврэлтэнд тэсвэртэй хайлш материалаар гагнагдсан;
8. Гурван хазгай: босоо амны гол шугам нь лацдан холболтын гадаргуугийн гол шугамаас хазайсан, босоо амны гол шугам нь дамжуулах хоолойн гол шугамаас бага зэрэг хазайсан, хавхлагын биеийн битүүмжлэлийн гадаргуугийн төв шугам (ташуу конус) ) дамжуулах хоолойн төв шугамтай өнцөг үүсгэдэг;
9. Олон давхаргат битүүмжлэх цагираг нь хавхлагын хавтан дээр бэхлэгдсэн бөгөөд энэ нь өндөр температурт тэсвэртэй, ажиллахад хялбар, онгойлгох, хаах үед үрэлт өгөхгүй, хаах үед дамжуулах механизмын эргэлтийн хүч нэмэгдэхийн хэрээр битүүмжлэлийг нөхдөг, эрвээхэй хавхлагын битүүмжлэлийг сайжруулж, үйлчилгээний хугацааг уртасгадаг;
10. Олон давхаргат битүүмжлэх цагираг нь зөөлөн ба хатуу давхарласан металл хавтанг ашигладаг бөгөөд энэ нь хатуу ба зөөлөн битүүмжлэх давхар давуу талтай бөгөөд нам болон өндөр температурын нөхцлөөс үл хамааран битүүмжлэх чадвар нь тэг юм.
