Бөмбөг хавхлага

Waits Valve нь иж бүрэн үйлдвэрлэлийн шугамтай бөгөөд танд бөмбөлөг хавхлагын бүтээгдэхүүнээр хангах боломжтой. Бид хавхлагын дизайн, үйлдвэрлэлийн арвин туршлагатай бөгөөд бүтээгдэхүүний чанар, холбогдох үйлчилгээ, бүтээгдэхүүний хөнгөлөлттэй үнэ, цаг тухайд нь хүргэхийг шаарддаг. Бид өөр өөр хэрэглээг бүрэн авч үзэж, API6D/ ISO17292/BS5351 гэх мэт өөр өөр үйлдвэрлэлийн стандартуудыг ашигладаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бөмбөлөг хавхлага нь ган бөмбөлөг хавхлага бөгөөд гүйцэтгэл болон ашиглалтын хугацааг бүрэн харгалзан үзэж, бүтээж, үйлдвэрлэдэг. Хавхлагын их бие нь өндөр чанартай материалаар хийгдсэн, бөмбөг суурилуулсан, дунд фланц, хүзүү нь боолттой байна. Урсгалын дээд ба доош хавхлагын суудал нь нэг поршений эффект, DBB функц юм. Үүний зэрэгцээ хавхлагын суудал ба бөмбөгний хооронд битүүмжлэх гурван бүтэц байдаг.

1. Уламжлалт зөөлөн тамга бүтэц;

2. Гурвалжин цагираг лацын бүтэц;

3. Хатуу битүүмжлэлийн бүтэц.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Хоног стандартууд	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API598, API 6D, BS12569;
Бүтцийн урт	ASME B16.10, BS 558, BS12982, ISO 5752;
Даралт ба температурын түвшин	ASME B16.34.
Галаас хамгаалах шаардлага	API6FA API607
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103，NACE MR 0175

Өргөдөл

Хэмжээ	NPS 1” ~ 60” DN25~DN1500
Даралтын хүрээ	Ангилал150~ 2500 PN10-PN420
Температурын хүрээ	；-196℃ ~ +260℃
Хэрэглээний хүрээ	Tap water, sewage, construction, petroleum, chemical industry, food, medicine, textile, electricity, shipbuilding, metallurgy, energy system, etc.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын бие	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Бөмбөг	Бөмбөрцөг: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Хавхлагын суудлын дэмжлэгийн бөгж	Seat support ring： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Хавхлагын суудлын оруулга	PTFE, RPTFE, Nylon, Devlon, PEEK
Хавхлагын иш	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Гүйцэтгэлийн онцлог

1. Хавхлагын иш нь зохисгүй ажиллагаанаас болж хавхлагын их биеээс гадагш гарахаас урьдчилан сэргийлэх зориулалттай.
2. Бөмбөлөг хавхлага нь галд тэсвэртэй, статикийн эсрэг төхөөрөмжтэй.
3. Яаралтай битүүмжлэх тос шахах портууд нь хавхлагын суудлын битүүмжлэл болон хавхлагын ишний битүүмжлэлд зориулагдсан. Ердийн битүүмжлэл нь битүүмжлэх тосоос хамаардаггүй. Битүүмжлэх гадаргуу гэмтэж, гоожиж байгаа тохиолдолд яаралтай засвар хийх зорилгоор битүүмжлэх тосыг шахаж болно. Тос шахах порт бүр нь тос шахах хавхлага болон суулгагдсан нэг талын хавхлагаар тоноглогдсон байдаг.
4. Хавхлагын хөндийг гадагшлуулах, зайлуулахын тулд хавхлагын биеийн хамгийн доод байрлалд ус зайлуулах хавхлагыг суурилуулсан; хавхлагын биеийн дээд хэсэгт агааржуулалтын хавхлага суурилуулсан бөгөөд хавхлагын хөндийг онлайнаар агааржуулах, цэвэрлэх. Ус зайлуулах хавхлага ба агааржуулалтын хавхлага нь аюулгүй байдал, найдвартай байдал, тав тухтай байдлыг хангахын тулд тусгаарлах хавхлага эсвэл тусгай гадагшлуулах холбоос байж болно.
5. Бариул, өт араа, цахилгаан, пневматик, хий-шингэн холболт, цахилгаан гидравлик холбоос гэх мэт янз бүрийн хөтөч төхөөрөмжид тохирох холболтын хавтангаар тоноглогдсон.
6. Гагнасан төгсгөлтэй хавхлага нь материалын бат бэхийн дасан зохицох чадвар, гагнах чадварыг хангахын тулд хавхлагын төгсгөлийн материалыг (шилжилтийн хэсэг) хэрэглэгчийн дамжуулах хоолойн материалын зэрэглэлийн дагуу тохируулж болно. Хоёр төгсгөлд ханцуйвч бүхий хавхлагын хувьд ханцуйны урт нь газар дээрх гагнуурын үйл ажиллагаа нь битүүмжлэх материалд нөлөөлөхгүй байхыг баталгаажуулж чадна.
7. Оршуулсан загвар. Булсан хавхлагын хувьд хавхлагын ишийг төслийн хэрэгцээнд нийцүүлэн газрын дээрх үйл ажиллагааг хөнгөвчлөхийн тулд уртасгаж, холбогдох өөх тос шахах, бохир ус зайлуулах, агааржуулах төхөөрөмжийг хоолойноос газар хүртэл сунгадаг. Булсан болон өргөгдсөн хавхлагын өндрийг захиалагч өгдөг.

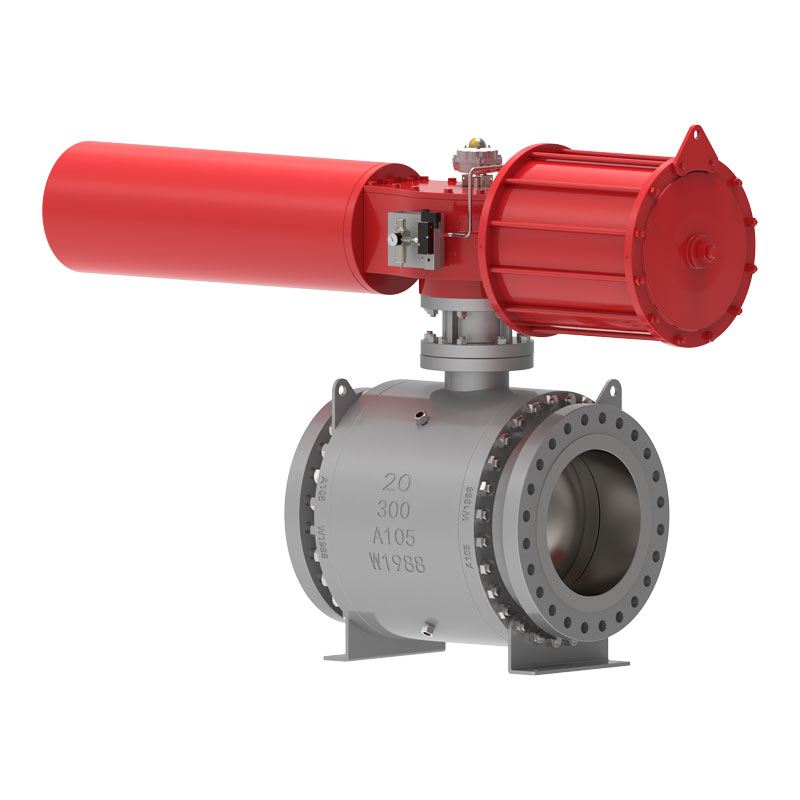

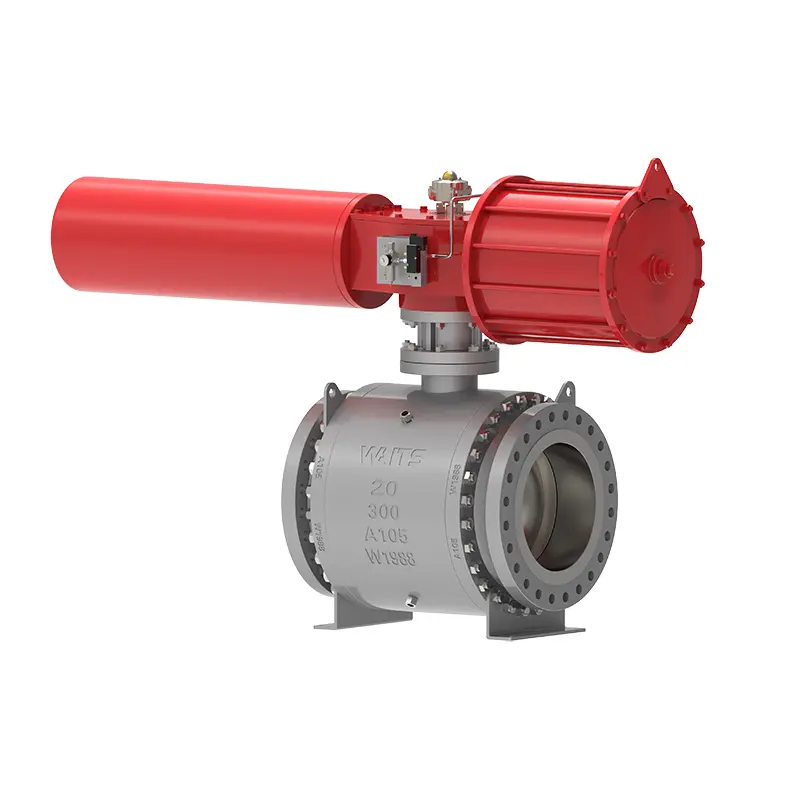

Trunnion Ball Valve
