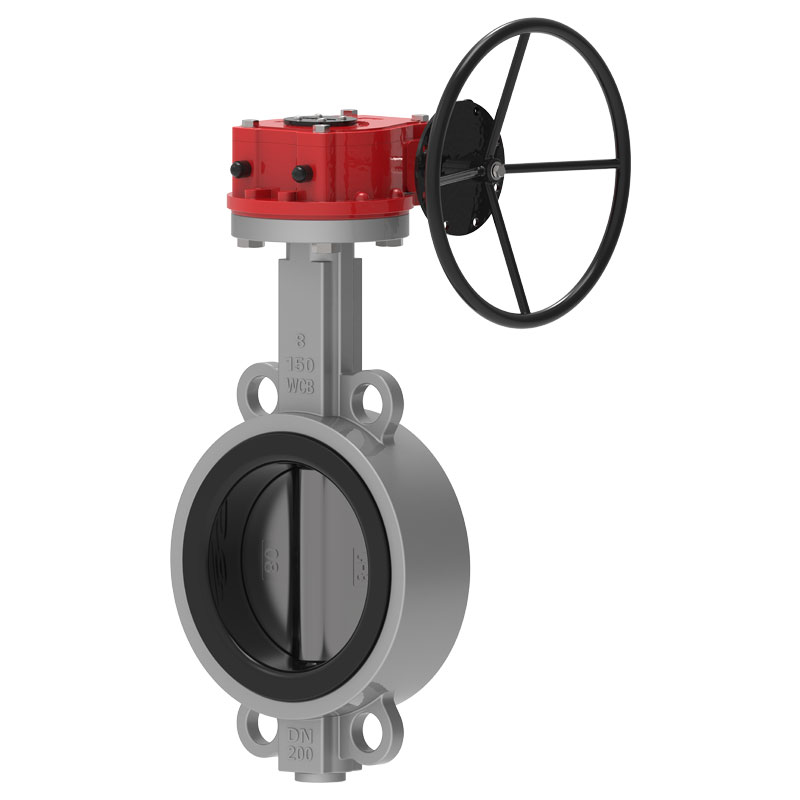

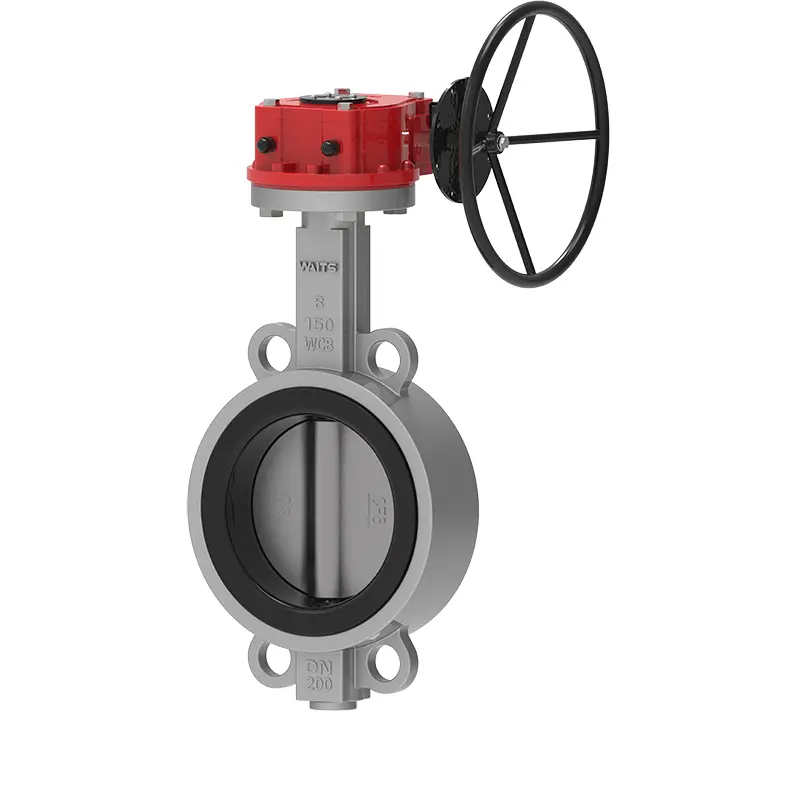

Зөөлөн Суудалтай эрвээхэй хавхлаг

Waits бол зөөлөн суудалтай эрвээхэй хавхлагаар хангадаг томоохон хавхлаг үйлдвэрлэгч, ханган нийлүүлэгч юм. Энэхүү хавхлага нь резинэн хавхлагын суудал, байгалийн өндөр чанартай резинийг ашигладаг бөгөөд энэ нь хүнсний чанарын гэрчилгээнд хүрч чаддаг. Энэ нь Шинэ Зеландын сүүний эх үүсвэрийн үйлдвэр, Израилийн давсгүйжүүлэх үйлдвэрт маш сайн хэрэглэгдэх боломжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Witts-ийн зөөлөн суудалтай эрвээхэй эрвээхэй хавхлаг нь дизайн, үйлдвэрлэлийн явцад дараах загвартай бөгөөд гүйцэтгэлийн хувьд сайжирсан:
1-Өндөр уян хавхлагын суудлын резин
EPDM хавхлагын суудлын резинэн агууламж 50% бөгөөд 10,000 гаруй удаа симуляцийн нээлт, хаалтын туршилтаар гоожиж, гоожихгүйгээр туршиж үзсэн.
Shore A хатуулаг/зэрэг 72 ±3,200% суналтын ачаалал/Мпа≥6, суналтын бат бэх Mpa≥15, тасрах үеийн суналт/%≥350, тасрах үеийн байнгын хэв гажилт/%≦10, урагдах бат бэх/KN.m-1≥35, шахалтын байнгын хэв гажилт (70℃*22 цаг, шахалтын хурд 25%)/%≦20.
Нарийн ирмэгтэй хавхлагын суудалтай харьцуулахад өргөн ирмэгийн хавхлага нь дамжуулах хоолойн фланцтай илүү өргөн хүрээтэй, 20 мм-ийн диаметртэй, суурилуулалтын битүүмжлэлийн гүйцэтгэл сайтай байдаг.
2-Эрвээхэйний хавтан ба хавхлагын гол нь тээглүүргүйгээр холбогдсон бөгөөд энэ нь тээглүүр суурилуулснаас үүссэн гоожих, зэврэлтээс бүрэн зайлсхийх боломжтой. Хавхлагын босоо амыг задлахад хялбар байдаг бөгөөд энэ нь хавхлагын суудлыг солиход тохиромжтой.
3-Хавчны их бие нь нисэхээс хамгаалах төхөөрөмжөөр тоноглогдсон бөгөөд дамжуулах хоолойд ашиглахад илүү сайн, аюулгүй байдаг.

Хэрэгжүүлэх стандартууд

Design Standard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
End Standard	Хэрэгжүүлэх стандартууд ANSI B16.1 CL. 125LB ба B16.5 CL. 150 фунт DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ба PN16 AS 2129 Хүснэгт D ба E BS 10 Хүснэгт D ба E MSS SP44 CL. 150 фунт AWWA C207 150LB ISO 2531 PN6, PN10 ба PN16 ISO 7005 PN6, PN10, PN16
Шалгалт, туршилт	API 598 ISO 5208 EN 12266
Face to Face	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Дээд фланц	ISO 5211

Өргөдөл

Ашиглалтын температур	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80" DN850-DN2000
Working pressure / CWP	16БАР 10БАР
Бүрхүүл	24БАР 15БАР
Битүүмжлэх	18БАР 10БАР
Агаарын туршилт	6БАР 6БАР
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Давсгүйжүүлэх үйлдвэр, Өрмийн машин, Ундны ус Хуурай нунтаг, Хүнс, ундаа, Хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элс боловсруулах, Далайн ус, Чихрийн үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Жолоо барих арга	Гар хөшүүрэг Worm Gear Цахилгаан Пневматик
БИЕ	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
DISC	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
STEM	2CR13 F304 F316 F51 F53 Monel K500
СУУДАЛ	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Байгалийн резин

Гүйцэтгэлийн онцлог

1. The soft seated wafer butterfly valve is small in size, light in weight, easy to disassemble and repair.
2. The structure is simple and compact, with an operating opening and closing speed of 90.
3. Ажлын эргүүлэх момент нь бага, хөдөлмөр хэмнэдэг, хөнгөн.
4. Битүүмжлэлийн гүйцэтгэлийн хувьд хийн туршилтын алдагдал нь тэг бөгөөд энэ нь маш баталгаатай юм.
5. Төрөл бүрийн бүрэлдэхүүн хэсгүүдийг сонгож, янз бүрийн зөөвөрлөгчид хэрэглэж болно.
6. Урсгалын шинж чанар нь шугаман байх хандлагатай, тохируулгын гүйцэтгэл сайн байна.
7. Нээх, хаах туршилтын тоо хэдэн арван мянгад хүрч, үйлчилгээний хугацаа урт байдаг.
