Өндөр хүчин чадалтай эрвээхэй хавхлаг

As a high performance lug butterfly valve manufacturer and integrated supplier, Waits was founded in the US in 1994, with production bases in Tianjin and Wenzhou, China. With rich industry experience, we can provide you with high-quality products and services. Our high performance lug butterfly valve can be used in the air separation system of petrochemical projects, especially popular in Russia and the Middle East.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Давхар хазгай бүтцийн дизайн
Хавхлагыг онгойлгоход хазгай диск нь суудлын битүүмжлэх гадаргуугаас хурдан холдох бөгөөд энэ нь диск болон суудлын битүүмжлэлийн гадаргуу хооронд богино хугацаанд хүрэлцдэг. Энэхүү загвар нь хавхлагын ашиглалтын хугацааг уртасгадаг.

Implementation Standards

Дизайн стандарт	API 609/607 галын аюулгүй, EN 593, ASME B16.34
Төгсгөлийн стандарт	ANSI B16.5 CL. 150 фунт AS 2129 Table D and E BS 10 Table D and E ? MSS SP44 CL. 150 фунт AWWA C207 150LB ISO 2531 PN10 ба PN16 ISO 7005, PN10, PN16
	LUG
Шалгалт, туршилт	API 598, EN 12266, ISO 5208, ANSI B16.104
Нүүр тулсан	API 609, ISO 5752 Дуусах: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, ГОСТ 12815
Дээд фланц	ISO 5211

Өргөдөл

Хэмжээ	NPS 3″ ~ NPS 80″ DN80~ DN2000
Pressure range	CL150~CL600 PN10~ PN40
Температурын хүрээ	-30℃~+260℃ металл битүүмжлэл 450℃ хүртэл
Жолооны горим	Турбин, пневматик, цахилгаан
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Давсгүйжүүлэх үйлдвэр, Өрмийн машин, Ундны ус Хуурай нунтаг, Хоол хүнс, ундаа, VPSA хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элс боловсруулах, Далайн ус, Чихрийн үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Жолоо барих арга	Гар хөшүүрэг Worm Gear Цахилгаан Пневматик
БИЕ	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
DISC	Зэвэрдэггүй ган AL-Хүрэл
STEM	17-4PH XM-19 Monel K500
СУУДАЛ	VITON PTFE/RPTFE/PPL/PEEK

Гүйцэтгэлийн давуу тал

1. Үйлчилгээний урт хугацаа: Тусгай загвар нь хавхлагын суудлын бөгжийг элэгдэл, элэгдэлээс үр дүнтэй хамгаалж чадна.
2. Найдвартай байдал: Давхар хазгай дизайн нь үр ашигтай битүүмжлэл, бага эргэлтийг баталгаажуулдаг.
3. Хялбар солих: Хэдхэн минутын дотор хавхлагын суудал болон савлагааг хурдан солихын тулд засварын иж бүрдлийг ашиглаад зөв алхмуудыг дагана уу.
4. Засвар үйлчилгээ хялбар: Зэврэлтэнд тэсвэртэй материалаар хийгдсэн тул сул зогсолт, тосолгооны болон засвар үйлчилгээ шаардлагагүй.
5. Хоёр чиглэлтэй даралтын битүүмжлэл, суурилуулах явцад урсгалын чиглэлийн хязгаарлалт байхгүй.

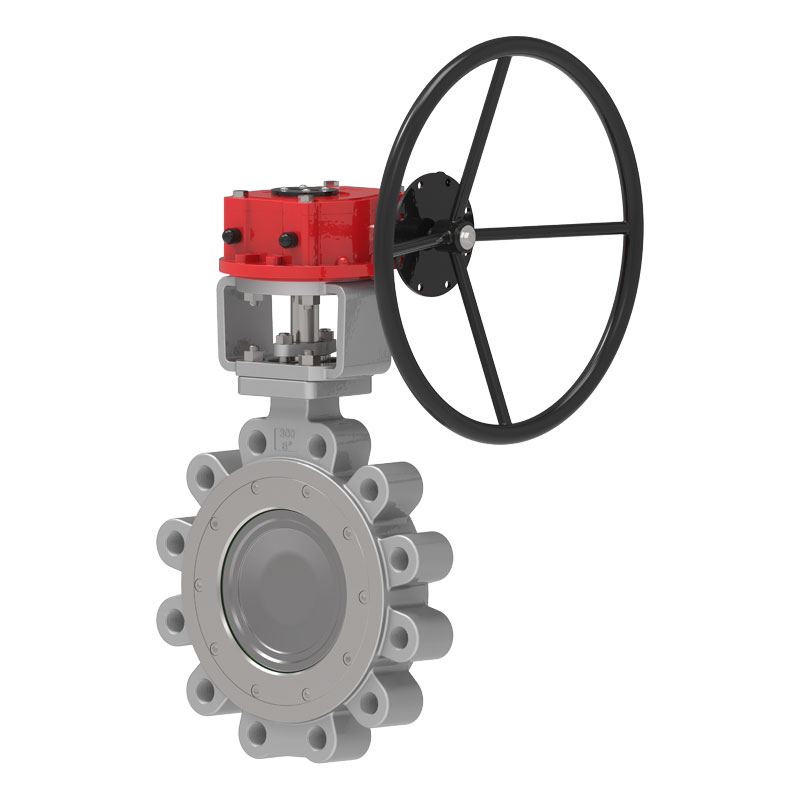

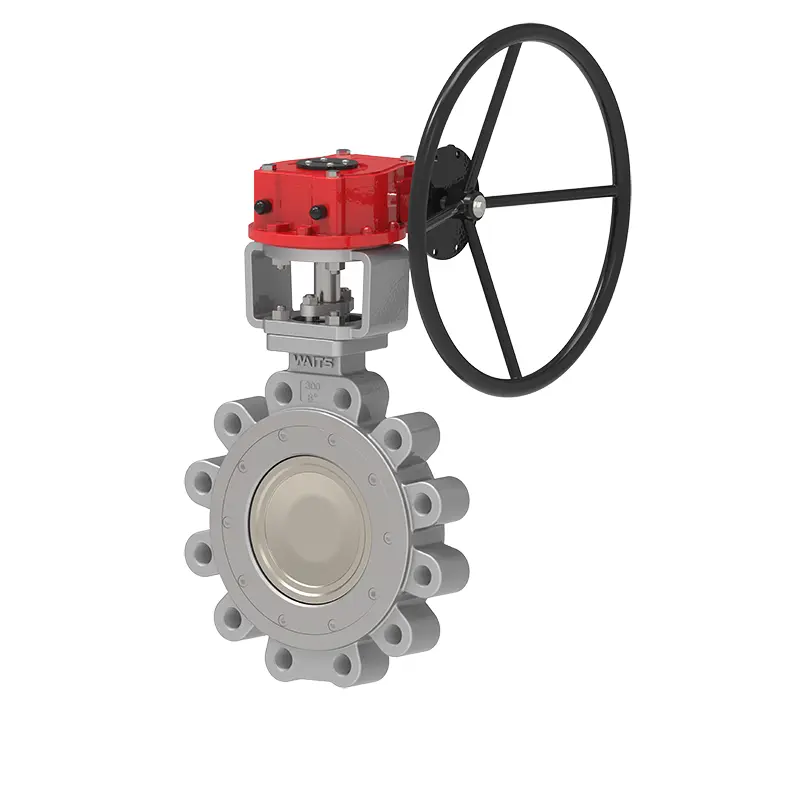

High Performance Lug Butterfly Valve
