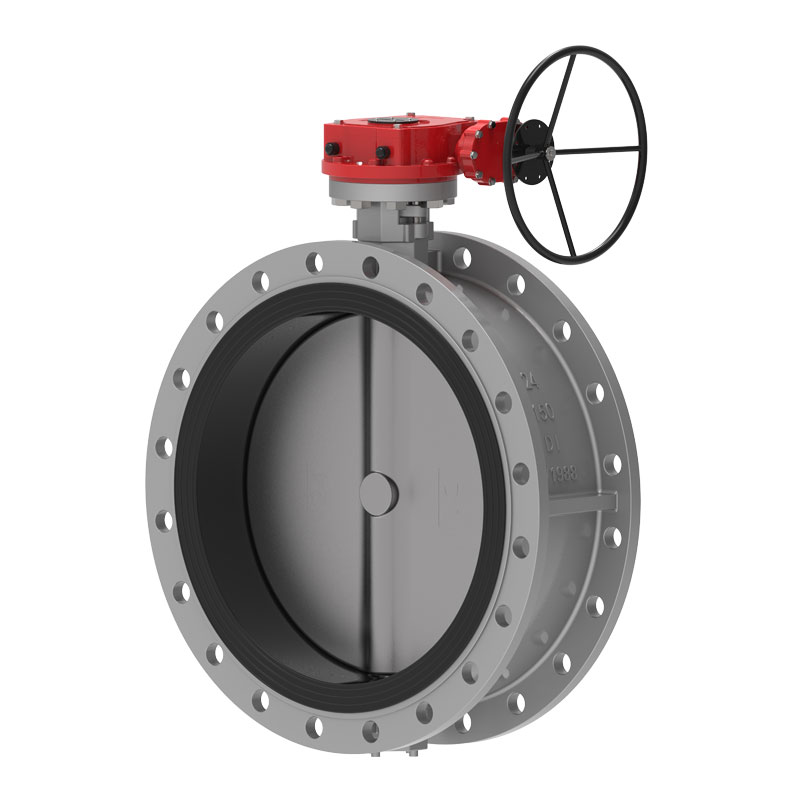

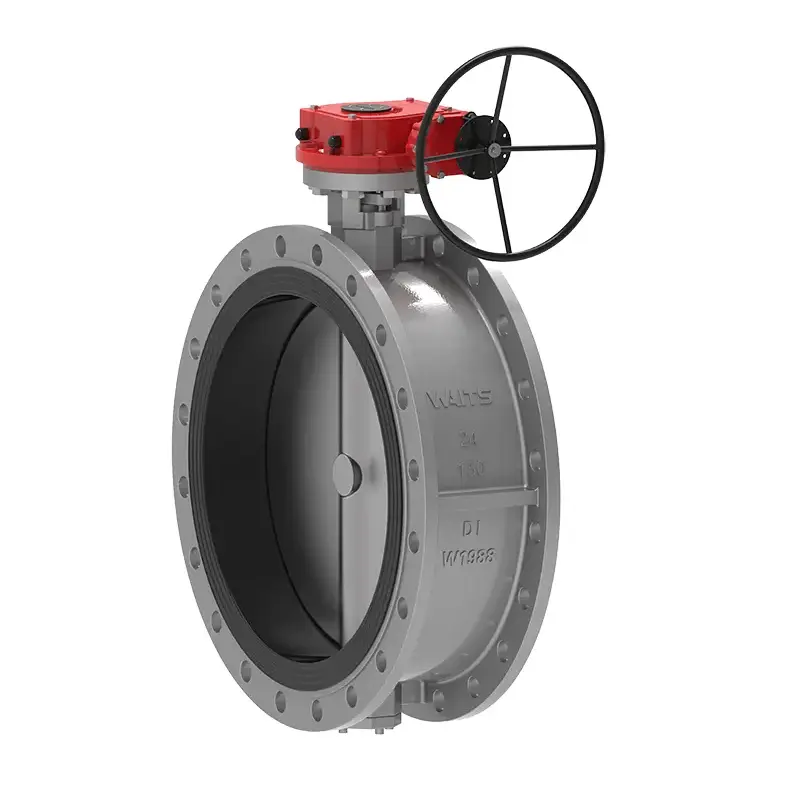

Зөөлөн суулттай давхар фланцтай эрвээхэй хавхлаг

Waits нь зөөлөн суудалтай хоёр фланцтай эрвээхэй хавхлага үйлдвэрлэгч, нийлүүлэгч юм. Энэ нь анх АНУ-д байгуулагдсан бөгөөд дараа нь Хятадад үйлдвэрлэлийн бааз байгуулсан. Түүний дэлхийн төв оффис Вэнжоу хотод байрладаг. Бид үйлдвэрлэлийн арвин туршлагатай бөгөөд хүнсний чанарын гэрчилгээ авахын тулд байгалийн өндөр чанартай түүхий эдийг сонгодог. Эдгээрийг сүүний эх үүсвэрийн үйлдвэрүүд, далайн усыг давсгүйжүүлэх үйлдвэрүүдийн шугам хоолой барих зэрэг хүнсний шугам хоолойд ашиглаж болно.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Each soft seated double flange butterfly valve of Waits has the following characteristics:
1. Өндөр уян хатан хавхлагын суудлын резин
EPDM хавхлагын суултын резинэн агууламж 50% бөгөөд 10,000 гаруй удаа загварчлагдсан онгойлгох, хаагдах үед гоожихгүйгээр туршиж үзсэн.
Shore A хатуулаг/зэрэг 72 ±3,200% суналтын ачаалал/Мпа≥6, суналтын бат бэх Mpa≥15, тасрах үеийн суналт/%≥350, тасрах үеийн байнгын хэв гажилт/%≦10, урагдах бат бэх/KN.m-1≥35, шахалтын байнгын хэв гажилт (70℃*22 цаг, шахалтын хурд 25%)/%≦20 (Өргөн талын хавхлагын суудал) Нарийхан хажуугийн хавхлагын суудалтай харьцуулахад өргөн хажуугийн хавхлагын суудал нь дамжуулах хоолойн фланцтай илүү өргөн контакт гадаргуутай, 20 мм-ийн диаметртэй, суурилуулалтын битүүмжлэлийн гүйцэтгэл сайтай.
2. Эрвээхэйний хавтан ба хавхлагын гол нь тээглүүргүйгээр холбогдсон бөгөөд энэ нь тээглүүр суурилуулснаас үүссэн гоожих, зэврэлтээс бүрэн зайлсхийх боломжтой. Хавхлагын голыг задлахад хялбар, хавхлагын суудлыг солиход хялбар байдаг.
3. Хавхлагын их бие нь нисэхээс хамгаалах төхөөрөмжөөр тоноглогдсон бөгөөд дамжуулах хоолойд ашиглахад илүү сайн, аюулгүй байдаг.

Хэрэгжүүлэх стандартууд

Дизайн стандарт	API 609, EN 593, BS 5155, ГОСТ
Төгсгөлийн стандарт	ANSI B16.1 CL. 125LB ба B16.5 CL. 150 фунт DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ба PN16 AS 2129 Хүснэгт D ба E BS 10 Хүснэгт D ба E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 ба PN16 ISO 7005 PN6, PN10, PN16
Шалгалт, туршилт	API 598, IS0 5208, EN 12266-1, ГОСТ
Face to Face	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Top Flange	ISO 5211

Өргөдөл

Operating Temperature	-45℃~150℃
Хэмжээ	2"-80", DN50-DN2000
Ажлын даралт / CWP	16БАР 10БАР
Бүрхүүл	24БАР 15БАР
Битүүмжлэх	18БАР 10БАР
Агаарын туршилт	6BAR 6BAR
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Desalination plants, Drilling rigs, Drinking water Хуурай нунтаг, Хүнс, ундаа, Хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элстэй харьцах, Далайн ус, Сахарын үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Оператор	Хөшүүрэг, араа, Цахилгаан, Пневматик гэх мэт.
Биеийн материал	Цутгамал төмөр, уян харимхай төмөр, нүүрстөрөгчийн ган, зэвэрдэггүй ган, AL-хүрэл гэх мэт.
Диск	Цутгамал төмөр, уян харимхай төмөр, нүүрстөрөгчийн ган, зэвэрдэггүй ган, AL-хүрэл
Иш	2CR13 F304 F316 F51 F53 Monel K500
Суудал	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Байгалийн резин
