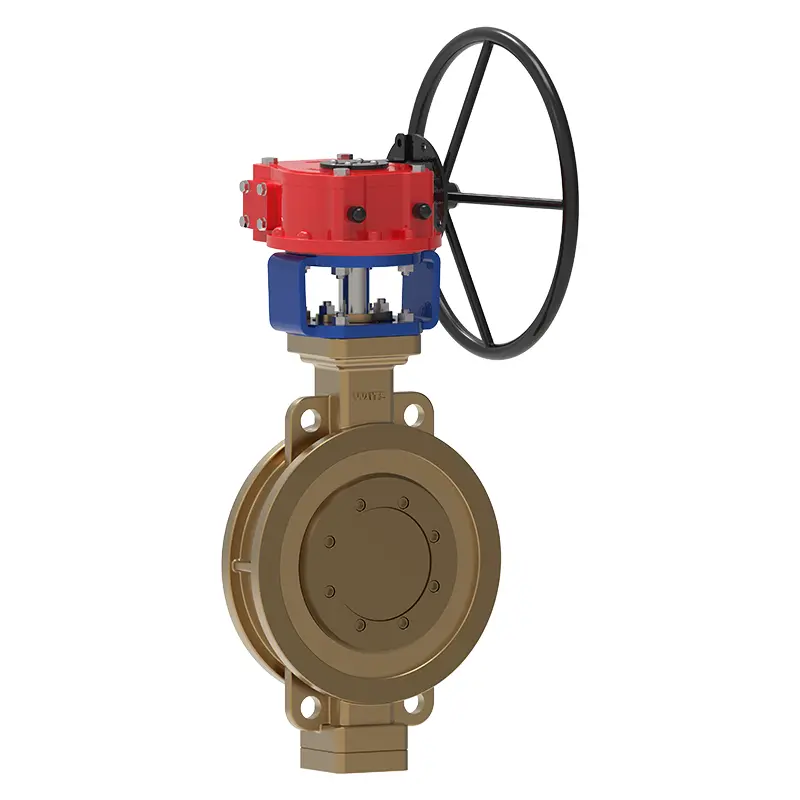

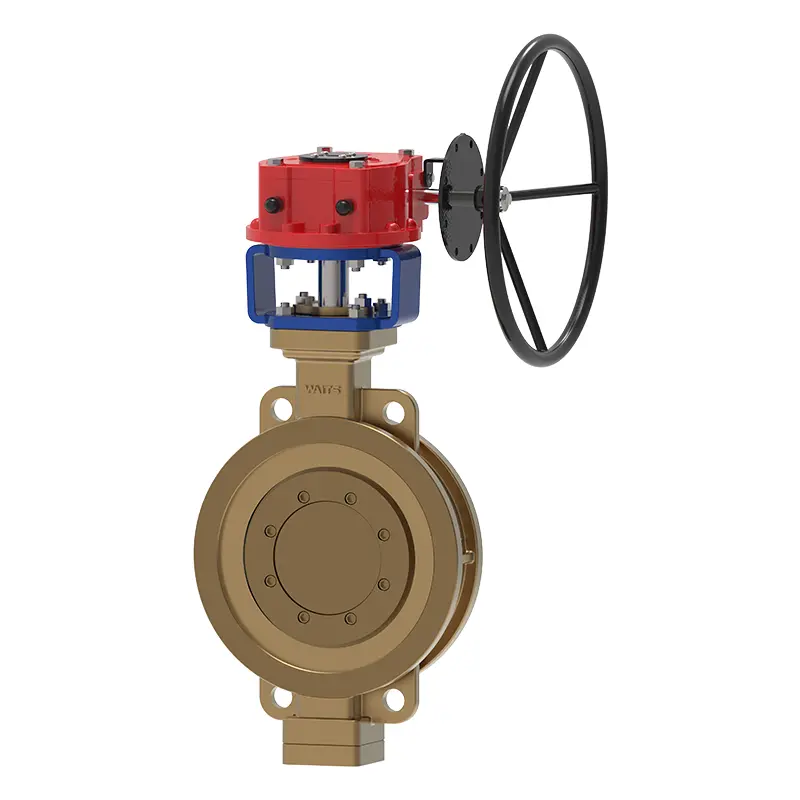

Хүрэл Гурвалсан Хачирхалтай өрлөгийн эрвээхэй хавхлаг

БНХАУ-ын шилдэг хавхлаг нийлүүлэгч Waits-ийн үйлдвэрлэсэн хүрэл гурвалсан эксцентрик эрвээхэй эрвээхэй хавхлаг нь дэвшилтэт инженерчлэл, бат бөх бүтэцтэй. Waits Bronze Гурвалсан Хачирхалтай Вафлай эрвээхэй хавхлаг нь шинэлэг гурвалсан хазгай дизайнтай. Түүний хөнгөн цагаан хүрэл бие нь нефть химийн болон эрчим хүчний салбарын өндөр даралт/өндөр температурт дамжуулах хоолойд зэврэлтэнд тэсвэртэй, бат бөх чанарыг санал болгодог. Өргөст ялтсын хэв маягийн суурилуулалт, олон хөтөчийн аргуудтай нийцтэй байх нь үүнийг илүү тохиромжтой болгодог.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits Хүрэл Гурвалсан Хачирхалтай Өрөөнд баригдсан эрвээхэй хавхлаг нь хязгаарлагдмал орон зайн хэрэглээнд урсгалыг нарийн хянах зориулалттай. Хавхлага нь гурвалсан хазгай дизайн, металлаас металл битүүмжлэлийг ашигладаг. Найдвартай, хэмнэлттэй, орон зай хэмнэлттэй, Хятадын итгэмжлэгдсэн хавхлаг үйлдвэрлэгчийн дэмжлэгтэй гурвалсан хазгай эрвээхэй хавхлагыг сонгоорой.

Уламжлалт эрвээхэй хавхлагуудаас ялгаатай нь Хүрэл гурвалсан эксцентрик эрвээхэй эрвээхэй хавхлага нь нээх, хаах үед үрэлтийг багасгаж, удаан эдэлгээтэй, найдвартай ажиллагааг хангадаг. Өргөст ялтсан төрлийн хавхлагын их бие нь хоолойн фланцуудын хооронд суулгахад хялбар бөгөөд бат бөх, битүүмжлэх үр ашгийг хадгалахын зэрэгцээ зай хэмнэнэ.

Энэ хавхлагыг ихэвчлэн газрын тос, хий, химийн бодис, эрчим хүч зэрэг үйлдвэрүүдэд ашигладаг. Энэ нь гар болон автомат ажиллагааг дэмждэг бөгөөд API 609, EN 593 зэрэг олон улсын стандартад нийцдэг.

Хэрэгжүүлэх стандартууд-Хүрэл гурвалсан хазайлттай вафер эрвээхэй хавхлаг
Дизайн стандартууд	API 609, EN593
Хоног стандарт	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Холболт	RF, FF
Туршилтын хүлээн авалт	API 598 EN12266
Бүтцийн урт	API 6D ASME B16.10 EN558
Даралт ба температурын үнэлгээ	ASME B16.34
Галын туршилт	/
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах дизайн	NACE MR 0175

Хэрэглээ-Хүрэл Гурвалсан хазгай өрмөнцөр эрвээхэй хавхлага
Хэмжээ	NPS 2″~ NPS 48″ DN50~ DN1200
Даралтын хүрээ	CL150~CL600 PN10 ~ PN25
Температурын хүрээ	-20℃~450℃
Өргөдөл	Уур, өндөр температурт тос, байгалийн хий, сул хүчил, шүлт гэх мэт.
Жолооны горим	Гар хөшүүрэг, араагаар ажилладаг, хийн хөдөлгүүртэй, цахилгаанаар ажилладаг
Хавхлагын их бие/ Хавхлагын таг	Аль - Хүрэл
Битүүмжлэх гадаргуу	Хатуу хайлш (Stellite гэх мэт) эсвэл зэвэрдэггүй ган гадаргуугийн материалыг ашигла
Хавхлагын суудал	Металл битүүмжлэх гадаргуу (зэвэрдэггүй ган эсвэл хүрэл гэх мэт) уян харимхай графит битүүмжлэх цагирагтай
Хавхлагын иш	Зэвэрдэггүй ган 316, 304
Хавхлагын ишний самар	Гуулин. Зэвэрдэггүй ган

Урьдчилан сэргийлэх

Хүрэл гурвалсан эксцентрик эрвээхэй хавхлагыг ашиглахдаа фланцын ачаалалаас зайлсхийхийн тулд суурилуулах явцад зөв тохируулсан эсэхийг шалгаарай. Диск болон суудал гэмтээхгүйн тулд хавхлагыг хэт их эргүүлэх хүчээр ажиллуулахаас зайлсхий. Нэвчилтийг тогтмол шалгаж, хүрэл материалтай зөөвөрлөгчийн нийцтэй байдлыг баталгаажуулна. Битүүмжлэлийн гүйцэтгэлийг хадгалах, механик гэмтлээс урьдчилан сэргийлэхийн тулд болгоомжтой харьц.
