Өндөр гүйцэтгэлтэй Хоног эрвээхэй хавхлаг

Waits is able to produce and provide high performance flange butterfly valve. We are a large valve manufacturer with our own production base. We were first established in the United States in 1994 and set up a Chinese branch in 2008. This butterfly valve adopts an innovative double eccentric structure design, with excellent performance, long service life, high cost performance, and is widely used in the air separation system of petrochemical projects.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Double eccentric structure design
Хавхлагыг онгойлгоход хазгай хавхлагын диск нь хавхлагын суудлын битүүмжлэлийн гадаргууг хурдан орхих тул хавхлагын диск болон хавхлагын суудлын битүүмжлэлийн гадаргуу хоорондын холбоо барих хугацаа богино байна. Энэхүү загвар нь хавхлагын ашиглалтын хугацааг уртасгах боломжтой.

Хэрэгжүүлэх стандартууд

Design Standard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Төгсгөлийн стандарт	ANSI B16.1 CL. 125LB ба B16.5 CL. 150 фунт DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ба PN16 AS 2129 Хүснэгт D ба E BS 10 Хүснэгт D ба E MSS SP44 CL. 150 фунт AWWA C207 150LB ISO 2531 PN6, PN10 ба PN16 ISO 7005 PN6, PN10 and PN16
	RF
Шалгалт, туршилт	API 598 ISO 5208 EN 12266
Нүүр тулсан	ISO 5752, EN 558, MSS SP67 болон API 609 DIN3202
Дээд фланц	ISO 5211

Өргөдөл

Dimensions	NPS 3″ ~ NPS 80″ DN80~ DN2000
Даралтын хүрээ	CL150~CL600 PN10~ PN40
Температурын хүрээ	-30℃~+260℃ металл битүүмжлэл 450℃ хүртэл
Жолооны горим	Турбин, пневматик, цахилгаан
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Desalination plants,Drilling rigs,Drinking water Хуурай нунтаг, Хүнс, ундаа, Хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элс боловсруулах, Далайн ус, Чихрийн үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Жолоо барих арга	Гар хөшүүрэг Worm Gear Цахилгаан Пневматик
БИЕ	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
DISC	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
STEM	2CR13 F304 F316 F51 F53 Monel K500
СУУДАЛ	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Байгалийн резин

Гүйцэтгэлийн давуу тал

1. Ашиглалтын урт хугацаа: Хавхлага нь хавхлагын суудлын цагиргийг элэгдэл, элэгдэлээс үр дүнтэй хамгаалах зорилгоор тусгайлан бүтээгдсэн.
2. Найдвартай байдал: Давхар хазгай загвар нь битүүмжлэлийн оновчтой гүйцэтгэл, бага эргэлтийг баталгаажуулдаг.
3. Хялбар солих: Хавхлагын суудал, савлагааг засварын иж бүрдлийн тусламжтайгаар хурдан солих боломжтой.
4. Хялбар засвар үйлчилгээ: Материал нь зэврэлтэнд сайн тэсвэртэй бөгөөд сул зогсолт, тосолгооны болон засвар үйлчилгээ шаарддаггүй.
5. Хоёр чиглэлтэй даралтын битүүмжлэл, суурилуулах явцад урсгалын чиглэлийн хязгаарлалт байхгүй.

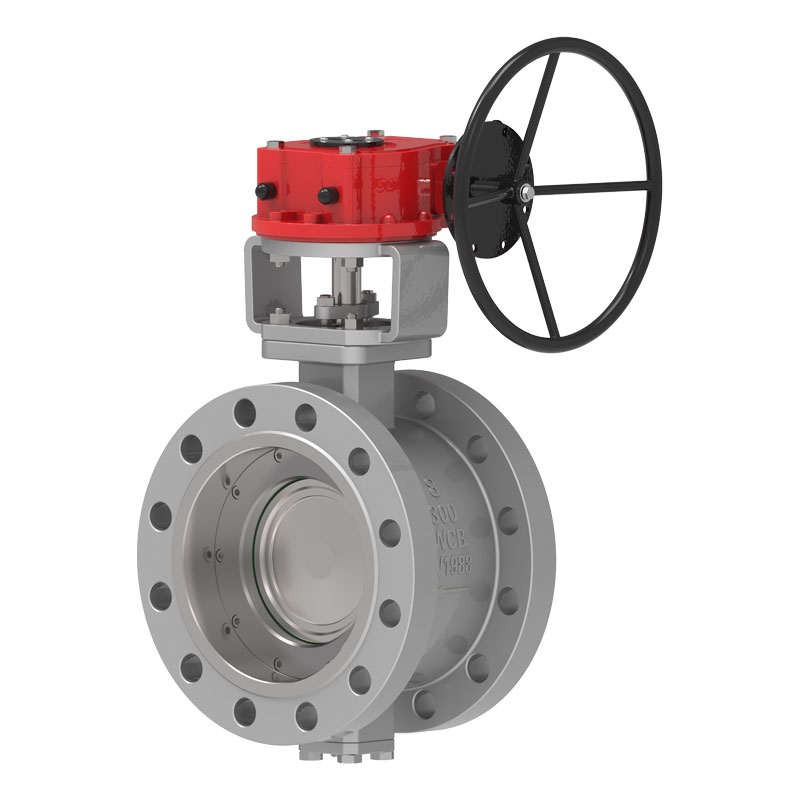

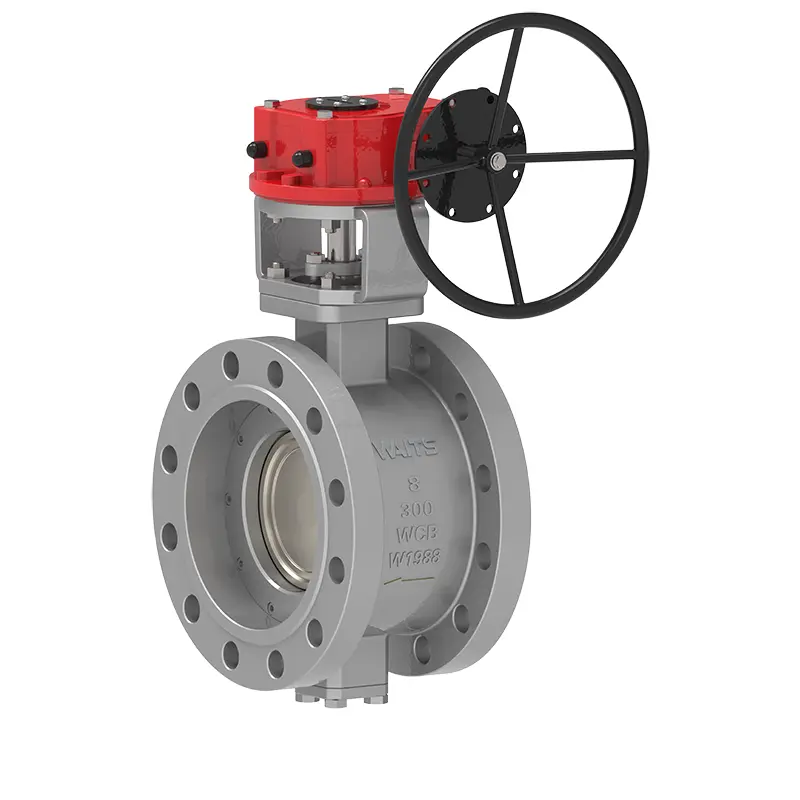

High Performance Flange Butterfly Valve
