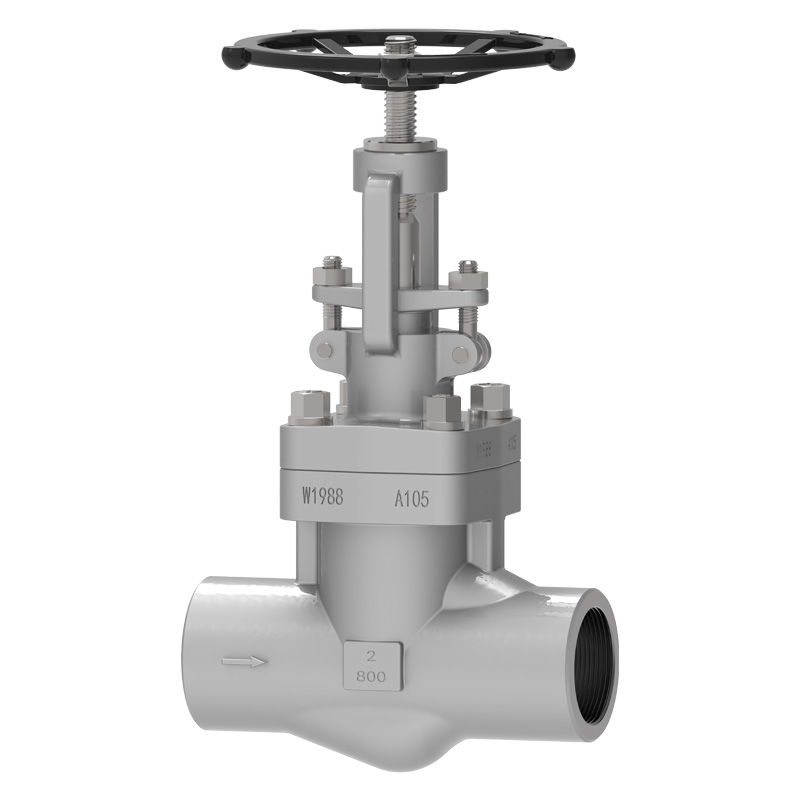

NPT хуурамч ган бөмбөрцөг хавхлаг

Waits бол өндөр чанарын NPT хуурамч ган бөмбөрцөг хавхлагыг худалдан авах найдвартай сонголт юм. Хавхлага нь өндөр чанартай хуурамч ган материалаар хийгдсэн, гоёмсог бүтэцтэй, сайн битүүмжлэл, бат бөх чанар бүхий, хэвлэл мэдээллийн урсгалыг үр дүнтэй хянах боломжтой. Нефть, химийн болон бусад аж үйлдвэрийн салбарт NPT хуурамч ган бөмбөрцөг хавхлага нь дамжуулах хоолойн системийн тогтвортой ажиллагааг хангах найдвартай шингэний хяналтын сонголт юм.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хавхлагын үйлдвэрлэлд хуурамч ган эд ангиудын чанар нь цутгамал ган эд ангиудын чанараас ихэвчлэн өндөр байдаг бөгөөд тэдгээр нь их хэмжээний нөлөөллийн хүчийг тэсвэрлэдэг. Тэдгээрийн уян хатан чанар, хатуулаг болон бусад механик шинж чанарууд нь цутгамал ган эд ангиудынхаас өндөр байдаг.
Хуурамч ган бөмбөрцөг хавхлагын голч нь ерөнхийдөө DN80-аас ихгүй бөгөөд тэдгээрийн ихэнх нь диаметрийг багасгасан загвар юм. Ижил диаметртэй цутгамал ган зогсоох хавхлагуудтай харьцуулахад урсгалын хурд нь арай бага боловч түүний тэсвэрлэх даралт, температурын хүрээ нь цутгамал ган хавхлагаас өндөр бөгөөд битүүмжлэх чадвар нь цутгамал ган зогсоох хавхлагаас хамаагүй дээр юм. , мөн үйлчилгээний хугацаа урт байна.
Like other globe valves, NPT forged steel globe valves are also restricted by the flow direction of the medium. According to the different installation positions, they can be divided into straight-through globe valves and direct-flow globe valves.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API602, ASME 16.34, BS 5352, BS 6364
Хоног стандартууд	SW Сокет гагнуур нь ASME B16.11-ийн дагуу, BW тулга нь ASME B16.25-ийн дагуу, NPT урсгалтай холбогч нь ASME B1.20.1-ийн дагуу.
Холболтын аргууд	SW, NPT, BW, RF, RTJ
Туршилт, хүлээн авалт	API 602/API 598
Structural length	Үйлдвэрийн стандартын дагуу залгуур гагнуур / урсгалтай төгсгөлийн хуурамч ган хаалга хавхлагын бүтцийн урт ASME B16.10 стандартын дагуу фланцтай төгсгөл/тулгаа гагнуурын төгсгөлийн хуурамч ган хаалга хавхлага
Даралт ба температурын түвшин	ASME B16.34.
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103，NACE MR 0175

Өргөдөл

Хэмжээ	NPS1/4″~NPS3″ DN6~DN80
Даралтын хүрээ	CL150~ CL2500 PN10~ PN420
Температурын хүрээ	；-196°C ~ +600°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлага	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Хавхлагын гол Битүүмжлэх гадаргуу	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500...
Хавхлагын ишний самар	Copper alloy...
Савлах	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Гүйцэтгэлийн онцлог

1. NPT хуурамч ган бөмбөрцөг хавхлагын үндсэн эд ангиудыг хуурамчаар хийдэг бөгөөд хөндийн битүүмжлэл нь боолттой, гагнасан капот, хөндийн даралтын өөрөө чангалах битүүмжлэлийн бүтэцтэй байдаг.
Тэдгээрийн дотроос боолттой капот нь хавхлагын их бие ба капотыг боолт, самараар холбодог бөгөөд битүүмжлэхийн тулд зэвэрдэггүй ган утсан хавчаараар хийсэн шархны жийргэвчийг ашигладаг. Хэрэв танд тусгай шаардлага байгаа бол бид металл цагираг холболтыг ашиглаж болно.
Гагнасан капот гэдэг нь хавхлагын их бие болон капотыг утсаар холбож, бүрэн гагнаж, битүүмжилж, таны хэрэгцээнд нийцүүлэн бүрэн гагнах боломжтой гэсэн үг юм.
9001b, 1500Ib, 2500Ib, 45001b хөндий нь даралтын өөрөө чангалах битүүмжлэлийн бүтцийг ашиглах боломжтой бөгөөд дотоод даралт ихсэх тусам битүүмжлэлийн гүйцэтгэл нэмэгдэж, найдвартай байдал өндөр байна.
2. Хавхлагын их бие дэх дунд суваг нь эргэлддэг бөгөөд энэ нь их хэмжээний шингэний эсэргүүцэл, цахилгаан зарцуулалтыг үүсгэдэг.
3. Битүүмжлэх гадаргуу нь өмсөж, зурж авахад хялбар биш, битүүмжлэлийн гүйцэтгэл сайн байна. Хавхлагын диск болон хавхлагын биений битүүмжлэлийн гадаргуу хооронд онгойлгох, хаагдах үед харьцангуй гулсалт байхгүй, элэгдэл, зураас нь ноцтой биш, ашиглалтын хугацаа урт байдаг.
4. Flexible graphite packing is used, which has reliable sealing and is easy and flexible to operate.
5. Бөмбөрцөг хавхлагын орчин нь зөвхөн нэг чиглэлд урсах бөгөөд урсгалын чиглэлийг өөрчлөх боломжгүй. Тиймээс угсралтын явцад орчны урсгалын чиглэл, хавхлагын биеийн сумны чиглэлийг анхаарч үзэх шаардлагатай.
6. Сав баглаа боодол солих, засвар үйлчилгээ нь унтрах төлөвт хийгдэх боломжтой бөгөөд энэ нь тохиромжтой бөгөөд хурдан бөгөөд системийн үйл ажиллагаанд нөлөөлөхгүй.
7. Хэлбэр нь энгийн, бүтцийн урт нь богино, үйлдвэрлэлийн процесс сайн, хэрэглээний хүрээ өргөн.

NPT Forged Steel Globe Valve
