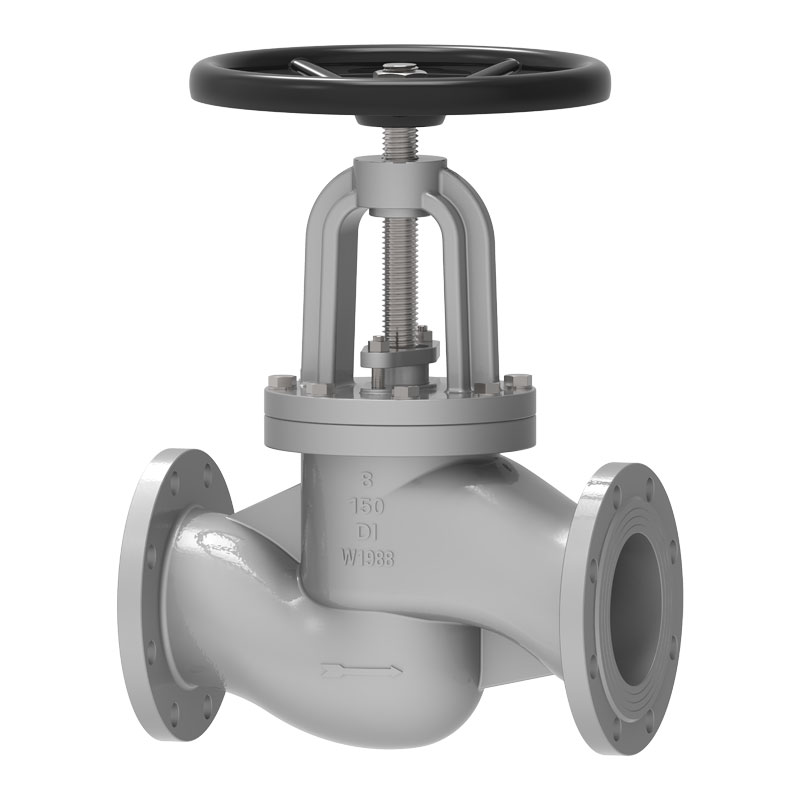

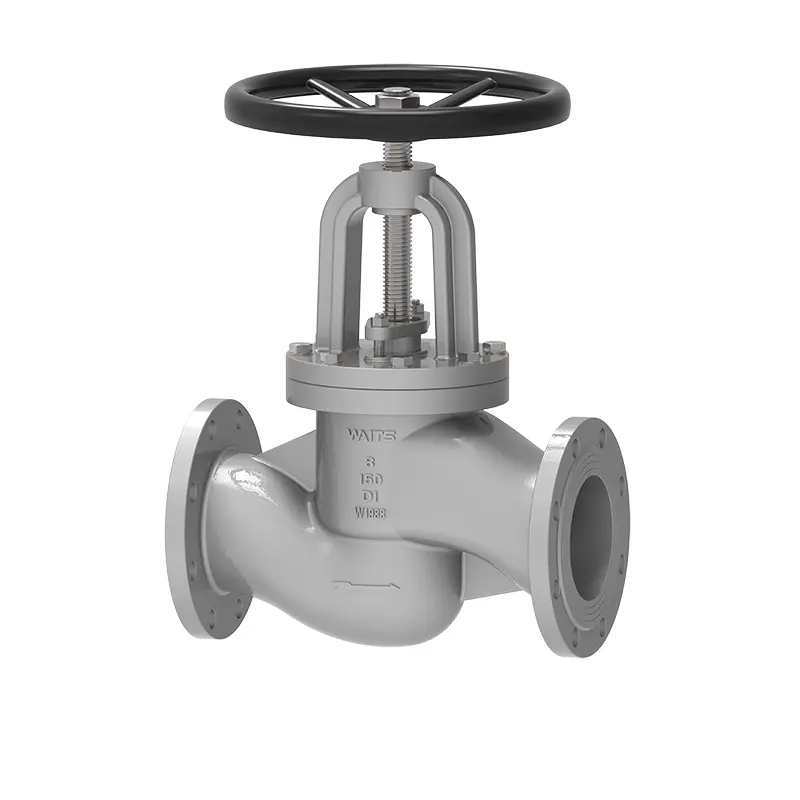

Ductile Iron S хээтэй бөмбөрцөг хавхлаг

Waits-ийн үйлдвэрлэсэн уян төмрийн S загварын бөмбөрцөг хавхлага нь AISI/DIN/BS/стандартуудад нийцэж, тогтвортой ажиллагаатай, өндөр өртөгтэй. Бид анх АНУ-д байгуулагдсан бөгөөд одоо манай дэлхийн төв оффис БНХАУ-ын Вэнжоу хотод байрладаг. Бид нэгээс олон үйлдвэрлэлийн баазтай, тогтвортой нийлүүлэлттэй, танд хөнгөлөлттэй үнээр хангах боломжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits-ийн үйлдвэрлэсэн уян хатан төмөр S загварын бөмбөрцөг хавхлага нь урсгалыг нарийн хянах, алдагдлыг хамгийн бага байлгах зориулалттай. Хавхлагын зэврэлт, элэгдэлд тэсвэртэй байдал нь найдвартай хязгаарт багтаж, урт хугацаанд ашиглахад тохиромжтой байхын тулд бид түүхий эдийг анхааралтай сонгодог.
Энэхүү бөмбөрцөг хавхлага нь өндөр даралтын нөхцөлд дасан зохицох зориулалттай бөгөөд үйлдвэрлэлийн янз бүрийн хэрэглээнд тогтвортой, найдвартай хэвээр байх боломжтой. Энэ нь янз бүрийн ажлын нөхцөл, дамжуулах хоолойн шинж чанарт дасан зохицож, байнгын засвар үйлчилгээ шаарддаггүй. Энэ нь ашиглалтын хугацаа сайтай бөгөөд ашиглалтын явцад таны хөдөлмөр, засвар үйлчилгээний зардлыг бууруулдаг.
Уян хатан төмрийн S загварын бөмбөрцөг хавхлагын тохируулагч хүчин чадал нь ус цэвэрлэх байгууламж, уурын хэрэглээ, химийн үйлдвэрүүдэд өргөн хэрэглэгддэг. Нэмж дурдахад зарим өндөр даралтын системүүд нь бүтцийн сайн бат бөх, дасан зохицох чадвартай тул энэ хавхлагыг сонгох болно.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	,API603, ASME B16.34, DIN 3352, EN1984
Хоног стандартууд	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Холболтын аргууд	SW, RF,
Туршилт, хүлээн авалт	API598, DIN 3230, EN 12569
Бүтцийн урт	ASME B16.10, DIN3352-F4/F5, EN 558-1
Даралт ба температурын түвшин	ASME B16.34.
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″ ~ NPS 12″ DN50~ DN300
Даралтын хүрээ	CL125~ CL300 PN10~ PN64
Температурын хүрээ	；-10°C ~ +220°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлагын таг	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Хавхлагын хавтан / хавхлагын суудал	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Уян графит, бал чулуу асбестын савлагаа, политетрафторэтилен...

Гүйцэтгэлийн онцлог

(1) Зогсоох хавхлагын бүтэц нь хаалганы хавхлагаас хялбар бөгөөд үйлдвэрлэх, засвар үйлчилгээ хийхэд хялбар байдаг.
(2) Битүүмжлэх гадаргуу нь элэгдэж, зурагдахад хялбар биш, битүүмжлэх чадвар сайн байна. Хавхлагын диск болон хавхлагын биений битүүмжлэх гадаргуу хооронд харьцангуй гулсах, хаах үед элэгдэл, зураас нь ноцтой биш, битүүмжлэлийн гүйцэтгэл сайн, ашиглалтын хугацаа урт байдаг.
(3) Нээх, хаах үед хавхлагын диск нь жижиг цохилттой, хаалганы хавхлагаас бага өндөртэй боловч бүтцийн урт нь хаалганы хавхлагаас урт байдаг.
(4) Нээх, хаах момент их, нээх, хаах хугацаа харьцангуй урт.
(5) Хавхлагын бие дэх дунд суваг нь мушгирсан тул шингэний эсэргүүцэл их, цахилгаан зарцуулалт харьцангуй их байдаг.
(6) Дунд зэргийн урсгалын чиглэлийн нэрлэсэн даралт PN нь ≤16МПа байх үед доод урсгалыг ерөнхийд нь авч, хавхлагын дискний ёроолоос дээшээ урсдаг; нэрлэсэн даралт PN≥20MPa үед урвуу урсгалыг ерөнхийд нь хэрэглэж, битүүмжлэлийн гүйцэтгэлийг нэмэгдүүлэхийн тулд орчин нь хавхлагын дискний дээд хэсгээс доошоо урсдаг. Гэхдээ зогсоох хавхлагыг ашиглах үед орчин нь зөвхөн нэг чиглэлд урсаж, урсгалын чиглэлийг өөрчлөх боломжгүй гэдгийг тэмдэглэх нь зүйтэй.
(7) Хавхлагын диск нь бүрэн нээгдэх үед амархан элэгддэг тул та үүнийг ашиглахдаа анхаарах хэрэгтэй.
Зогсоох хавхлагын хавхлагын ишний тэнхлэг нь хавхлагын суудлын битүүмжлэлийн гадаргуутай перпендикуляр байна. Хавхлагын ишний нээлт эсвэл хаалтын цохилт нь харьцангуй богино бөгөөд найдвартай зүсэх үйлдэлтэй. Энэ нь орчинг таслах, зохицуулах, багасгахад тохиромжтой.
