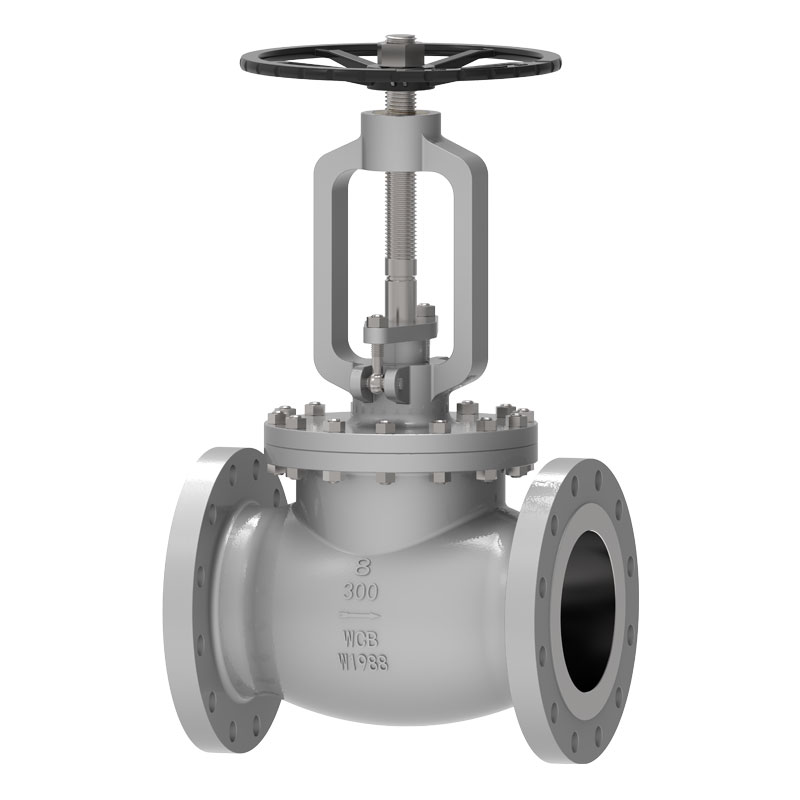

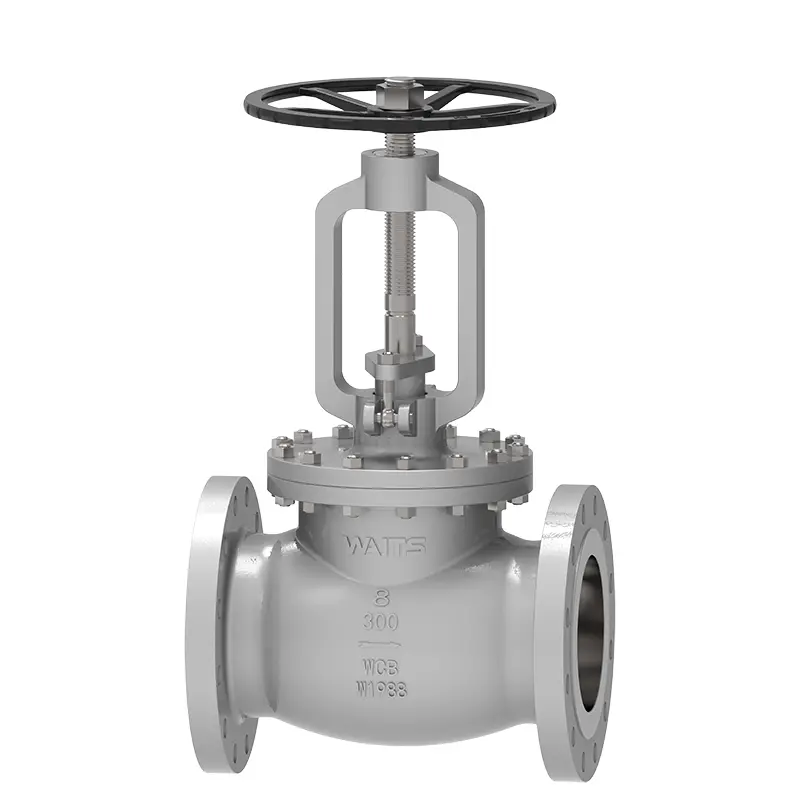

Цутгамал ган бөмбөрцөг хавхлаг

Waits-ийн цутгамал ган бөмбөрцөг хавхлага нь боломжийн үнэ, маш сайн чанар, өндөр өртөгтэй гүйцэтгэлтэй байдаг. Бид 1994 онд АНУ-д үүсгэн байгуулагдаж, 2008 онд Хятадад салбараа байгуулсан.Бид Вэнжоу, Тяньжин хотод хоёр үйлдвэрлэлийн баазтай. Цутгамал ган бөмбөрцөг хавхлага нь шингэнийг нарийн хянах боломжтой бөгөөд дамжуулах хоолойн шингэний хяналтын өндөр чанартай сонголт юм. Энэ нь олон улсын зах зээлд, ялангуяа Европ, Америк, Ойрхи Дорнод болон бусад бүс нутагт ихээхэн таалагдаж байна.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Боолттой капот цутгамал ган бөмбөрцөг хавхлага нь боолттой их бие, таглаатай зогсоох хавхлага бөгөөд жийргэвч эсвэл найман өнцөгт битүүмжлэх цагирагыг дунд хэсэгт нь битүүмжлэл болгон суурилуулсан. Суурилуулалтын янз бүрийн байрлалаас хамааран бөмбөрцөг хавхлагыг шууд дамжуулдаг бөмбөрцөг хавхлага (T хэлбэрийн бөмбөрцөг хавхлага) ба шууд урсгалтай бөмбөрцөг хавхлага (Y хэлбэрийн бөмбөрцөг хавхлага) гэж хувааж болно. Хавхлагын иш нь харьцангуй богино нээх, хаах цус харвалттай, маш найдвартай таслах функцтэй, хавхлагын суудлын нээлхийн өөрчлөлт нь хавхлагын дискний цохилттой пропорциональ байдаг тул урсгалыг зохицуулахад маш тохиромжтой. Энэ нь цоргоны ус, бохир ус, барилга, хүнс, цахилгаан, эм, металлурги, нэхмэл, эрчим хүч гэх мэт шингэн дамжуулах хоолойг таслах, зохицуулах, багасгахад ашиглаж болно. Бөмбөрцөг хавхлага нь ерөнхийдөө фланцын холболт эсвэл гагнуурын аргаар дамжуулах хоолойд холбогддог. холболт. Нэмэлт хөтөч төхөөрөмжүүд нь: гар дугуй, налуу араа, цахилгаан, пневматик гэх мэт.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	ASME B16.34, BS 1873, EN558-1
Хоног стандартууд	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API598, DIN3230
Бүтцийн урт	ASME B16.10, DIN3202, EN1092-1
Даралт ба температурын үзүүлэлтүүд	ASME B16.34.
Галд тэсвэртэй туршилт	API607, API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″ ~ NPS 24″ DN50 ~ DN600
Даралтын хүрээ	CL150~CL1500 PN10 ~ PN260
Температурын хүрээ	；-196°C ~ +600°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Гар дугуй, налуу араа, цахилгаан, пневматик гэх мэт.
Хавхлагын их бие/хавхлагын таг	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), Alloy 20, Monel...
Битүүмжлэх гадаргуу	Их бие, биеийн бүрээс нь төмрийн суурьтай хайлш, бүрээсийн хатуу суурьтай хайлш
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Зэсийн хайлш
Савлах	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Гүйцэтгэлийн онцлог

1. Цутгамал ган бөмбөрцөг хавхлага нь хавхлагын ишний даралт дээр тулгуурлан хавхлагын дискний битүүмжлэх гадаргуу болон хавхлагын суудлын битүүмжлэлийн гадаргууг нягт тааруулж, орчны урсгалаас сэргийлдэг. Энэ нь F албадан битүүмжлэх хавхлагад хамаарна.
2. Бөмбөрцөг хавхлагын зөөвөрлөгчийн урсгалын чиглэл нь "бага дотогшоо, өндөр гарах" ба "их ба бага гарах" байна. Дундуур нь зөвхөн нэг чиглэлд урсах боломжтой бөгөөд суулгах явцад чиглэлтэй байдаг.
3. The structural forms of the valve body are straight-through, direct-flow and right-angle.
4. Бөмбөрцөг хавхлагыг онгойлгоход хавхлагын дискний нээлтийн өндөр нь зогсоох хавхлагын нэрлэсэн диаметрийн 25% -иас 30% хүрэхэд урсгалын хурд хамгийн ихдээ хүрсэн нь зогсоох хавхлага бүрэн нээгдсэнийг илтгэнэ. байр суурь.
5. Хавхлагын бүтэц нь хаалганы хавхлагаас хялбар бөгөөд үйлдвэрлэх, засвар үйлчилгээ хийхэд илүү тохиромжтой.
6. Битүүмжлэх гадаргуу нь өмсөж, зурж авахад хялбар биш, битүүмжлэлийн гүйцэтгэл сайн байна. Хавхлагын диск болон хавхлагын биений битүүмжлэлийн гадаргуу хооронд нээх, хаах үед харьцангуй гулсах зүйл байхгүй тул элэгдэл, зураас нь ноцтой биш, битүүмжлэлийн гүйцэтгэл сайн, ашиглалтын хугацаа урт байдаг.
7. Нээх, хаах үед хавхлагын дискний цохилт бага байдаг тул бөмбөрцөг хавхлагын өндөр нь хаалганы хавхлагаас бага боловч бүтцийн урт нь хаалганы хавхлагаас урт байдаг.
8. Нээх, хаах момент нь том бөгөөд илүү их хүчин чармайлт шаарддаг.
9. Хавхлагын их бие дэх дунд суваг нь эрчилсэн, шингэний эсэргүүцэл их, цахилгаан зарцуулалт их байдаг тул шингэний эсэргүүцэл их байдаг.
10. Хавхлагын диск нь бүрэн нээгдэх үед ихэвчлэн элэгдэлд ордог.

Cast Steel Globe Valve
