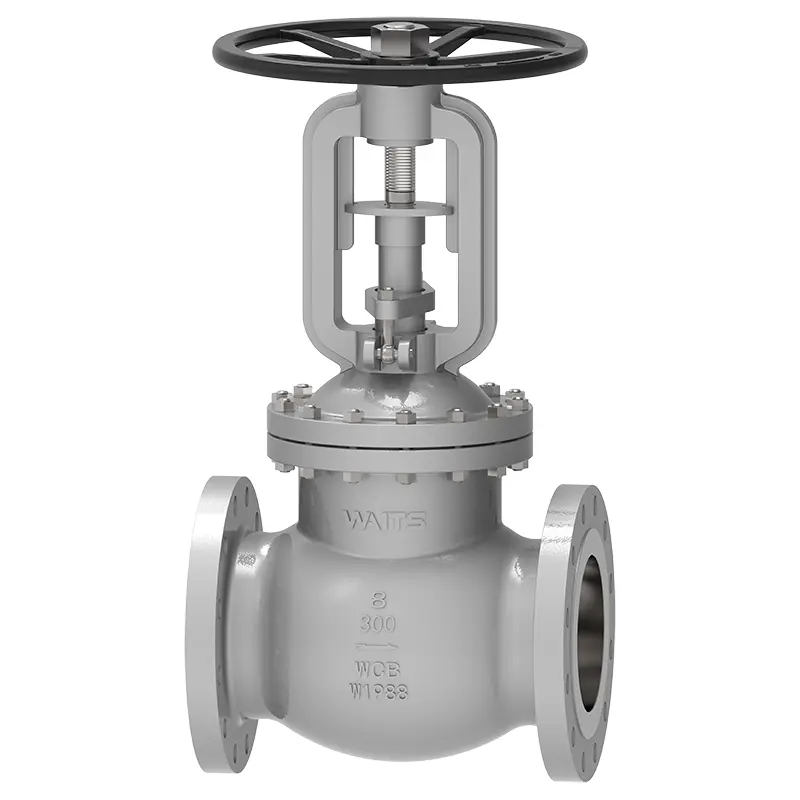

Бөөрөнхий битүүмжлэх бөмбөрцөг хавхлаг

Бөөрөнхий хавхлага нь Waits-ийн үйлдвэрлэсэн найдвартай хавхлага юм. Бүтээгдэхүүнийг хотын халаалт, хий дамжуулах, уурын шугам хоолой, ус хэмнэх томоохон төслүүдэд ашиглаж болно. Энэ нь үнийн давуу талтай бөгөөд гадаад дахь олон үйлдвэрийн үйлчлүүлэгчид хүлээн зөвшөөрөгдсөн. Энэ нь Европт Итали, Франц, Испани, Ойрхи Дорнодод Саудын Араб, Иран, Израильд өргөнөөр худалдаалагддаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хөөрөг битүүмжлэлийн бөмбөрцөг хавхлагыг автомат гулсмал гагнуураар гагнаж, шингэний орчин ба агаар мандлын хооронд металл хаалт үүсгэж, хавхлагын ишний нэвчилтгүй загварыг баталгаажуулна. Энэ хавхлагын дотоод бүтэц нь хөөрөгний бүтэц юм. Зэвэрдэггүй ган хөөрөгний доод төгсгөлийг хавхлагын ишэнд гагнаж, технологийн шингэн нь хавхлагын ишийг зэврүүлэхээс сэргийлдэг. Нөгөө төгсгөл нь хавхлагын бие ба хавхлагын тагны хооронд байрладаг бөгөөд статик битүүмжлэл үүсгэдэг. Давхар лацдан холболтын загварыг баталсан. Хэрэв хөөрөг эвдэрсэн бол хавхлагын ишний савлагаа нь гоожихоос сэргийлнэ. Тогтвортой үйл ажиллагааны гүйцэтгэлийг хангах, хавхлагын залгуурын чичиргээнээс үүсэх хавхлагын ишний чичиргээнээс зайлсхийхийн тулд хөөрөг нь хавхлагын ишэнд гагнаж байна. Уур, шатамхай, тэсэрч дэлбэрэх, дулааны тос, өндөр цэвэршилттэй, хортой болон бусад орчинтой дамжуулах хоолойд хамгийн тохиромжтой.

Implementation Standards

Дизайн стандартууд	ASME B16.34 DIN3356,
Хоног стандартууд	DIN2543-2545，ASME B16.5，ASME B16.47
Холболтын аргууд	RF
Туршилт, хүлээн авалт	DIN3230，API 598
Бүтцийн урт	DIN3203，ASME B16.10
Даралт ба температурын үзүүлэлтүүд	ASME B16.34.
Галд тэсвэртэй туршилт	API607 ， API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103，NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″~ NPS 24″ DN50~ DN600
Даралтын хүрээ	CL150~CL1500 PN10 ~ PN260
Температурын хүрээ	-20℃~350℃
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Handwheel, bevel gear, electric, pneumatic, etc.
Хавхлагын их бие/хавхлагын таг	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), Alloy 20, Monel...
Битүүмжлэх гадаргуу	Их бие, биеийн бүрээс нь төмрийн суурьтай хайлш, бүрээсийн хатуу суурьтай хайлш
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Дотор чигжээстэй бөмбөрцөг хавхлагын давуу тал

1. Боломжийн бүтээгдэхүүний бүтэц, найдвартай лацдан холболтын гүйцэтгэл, үзэсгэлэнтэй төрх;

2. Битүүмжлэх гадаргуу дээр хатуу хайлшаар бүрсэн гадаргуутай, элэгдэлд тэсвэртэй, зэврэлтэнд тэсвэртэй, үрэлтийн эсрэг үйлчилгээтэй, удаан эдэлгээтэй;

3. Хавхлагын ишийг зөөлрүүлж, гадаргууг азотжуулах эмчилгээ, зэврэлт болон үрэлтийн эсрэг сайн үзүүлэлттэй;

4. Хөөрөг битүүмжлэх бөмбөрцөг хавхлага давхар тамга, илүү найдвартай гүйцэтгэл;

5. Хавхлагын ишний өргөх байрлалын заалт, илүү ойлгомжтой;

6. Янз бүрийн инженерийн хэрэгцээг хангахын тулд эд ангиудын материал, фланц ба тулгаа гагнуурын тоо хэмжээг бодит нөхцөл эсвэл хэрэглэгчийн шаардлагад нийцүүлэн сонгох боломжтой.

Бөмбөрцөг хавхлагын бүтээгдэхүүний онцлог:

1. Давхар лацдан холболтын загвар (хөөрөг + савлагаа). Хэрэв хөөрөг эвдэрсэн бол хавхлагын ишний савлагаа нь гоожихоос сэргийлж, олон улсын лацдан холболтын стандартыг хангана;

2. Шингэний алдагдалгүй, эрчим хүчний алдагдлыг бууруулж, үйлдвэрийн тоног төхөөрөмжийн аюулгүй байдлыг сайжруулах;

3. Үйлчилгээний урт хугацаа, засвар үйлчилгээний хугацааг багасгах, ашиглалтын зардлыг бууруулах;

4. Хүчтэй, удаан эдэлгээтэй хөөрөгний битүүмжлэлийн загвар нь хавхлагын ишний нэвчилтгүй байдлыг хангаж, засвар үйлчилгээ шаарддаггүй нөхцлийг бүрдүүлдэг;

5. Хийн дунд хавхлагын суудал нь энэ хавхлагын битүүмжлэлийг сайжруулахын тулд PTFE зөөлөн битүүмжлэх материалыг ашигладаг;

6. The high temperature resistant valve seat adopts conical hard seal to achieve zero leakage of airtight performance;

Bellow Seal Globe Valve
