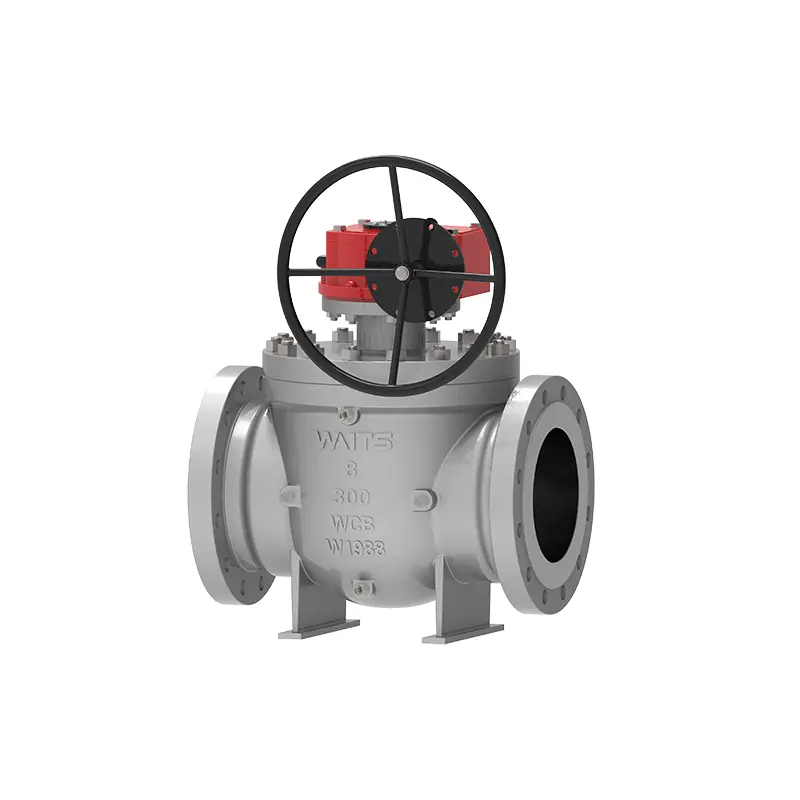

Дээд талын оролттой бөмбөг хавхлага

Waits бол том хавхлаг үйлдвэрлэгч, ханган нийлүүлэгч юм. Түүний иж бүрэн үйлдвэрлэлийн шугам нь өндөр чанарын дээд оролттой бөмбөг хавхлагыг үйлдвэрлэх боломжтой. Энэхүү бөмбөлөг хавхлагыг API стандартын дагуу боловсруулж, үйлдвэрлэж, шалгадаг. Машин жолоодох арга нь үйлчлүүлэгчдэд маш олон шийдлийг өгөх боломжтой. Бид нэгээс олон үйлдвэрлэлийн баазтай бөгөөд хүргэлтийн хүчин чадал нь маш найдвартай бөгөөд шинэ болон хуучин үйлчлүүлэгчдэд гүнээ таалагддаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Дээд талын оролтын бөмбөг хавхлагыг голчлон дамжуулах хоолой, үйлдвэрлэлийн системд ашигладаг. Уламжлалт бүрэн цооног бөмбөлөг хавхлагын үндсэн дээр энэ нь онлайн засвар үйлчилгээ, алдагдлыг багасгах давуу талтай. Ашиглалтын арга нь гарын авлага, хурдны хайрцаг, пневматик, цахилгаан, хий-шингэн холболт, цахилгаан гидравлик холболт гэх мэт байж болно.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 608, API 6D, ASME B16.34
Хоног стандартууд	ASME B 16.5, ASME B16.47, ASME B16.25,
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API598, API 6D,
Бүтцийн урт	API 6D, ASME B16.10
Pressure and temperature levels	ASME B16.34.
Галаас хамгаалах шаардлага	API6FA API607
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS1-1/2″~ 60”DN40~DN1500
Даралтын хүрээ	Ангилал150~ 2500 PN10-PN420
Температурын хүрээ	；-60*C ~ +260°C
Application range	Petroleum, chemical industry, metallurgy, light industry, power stations, urban construction water supply, low temperature working conditions, and long-distance pipelines such as oil, gas and natural gas.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын бие	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Бөмбөг	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Хавхлагын суудлын дэмжлэгийн бөгж	Суудлын тулгуур цагираг: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Хавхлагын суудлын оруулга	PTFE, RPTFE, Nylon, Devlon, PEEK
Хавхлагын иш	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Гүйцэтгэлийн онцлог

1. Дээд талын оролттой бөмбөлөг хавхлага ба энгийн хавхлагын хамгийн том ялгаа нь дамжуулах хоолойноос хавхлагыг задлахгүйгээр онлайнаар засвар үйлчилгээ хийх боломжтой бөгөөд энэ нь засвар үйлчилгээний зардлыг бууруулж, үйлчилгээний хугацааг уртасгадаг. Энэ нь гагнасан төгсгөлийн бүтцийг авч, дамжуулах хоолойд суурилуулсан бөгөөд энэ нь дамжуулах хоолойн стресст өртөхгүй бөгөөд битүүмжлэлийн найдвартай байдлыг хангадаг.
2. Хавхлагын суудлын битүүмжлэл нь хавхлагын суудал, хавхлагын суудлын цагираг болон бусад бүрэлдэхүүн хэсгүүдийг агуулдаг. Хавхлагын суудлын цагираг нь тэнхлэгийн байрлалд бие даан хөвж болно. Урьдчилан ачаалах пүршээр дамжуулан хавхлагын суултыг тэг даралт ба нам даралтын нөхцөлд битүүмжилж болно. Энэхүү загвар нь ажлын даралт болон өндөр даралтын нөхцөлд хавхлагыг хаах чадварыг бий болгоход ашиглагддаг. Хавхлагын суудлын цагирагийн гадна талд бид хавхлагын суудал ба хавхлагын биений хоорондох битүүмжлэлийг хангахын тулд O-цагираг болон уян цагирагуудыг оруулдаг. Өргөтгөсөн бал чулууг ашиглах талбайд гал гарсан тохиолдолд битүүмжлэлийн гүйцэтгэлийг хадгалах боломжтой. 3. Хавхлагын суудал ба хавхлагын ишний битүүмжлэл гэмтсэний улмаас урсах үед тос шахах хавхлагаар шахагдсан битүүмжлэх тос нь яаралтай битүүмжлэлийн үр дүнд хүрч чадна. Хавхлага хэвийн ажиллаж байгаа үед тос шахах хавхлагаар дамжуулан тосыг шахаж хавхлагын иш болон бөмбөлөг гадаргууг тослох боломжтой бөгөөд ингэснээр нээх, хаалтыг илүү уян хатан болгоно.
4. For valves installed underground, the valve stem of the valve can be lengthened as needed, and the size can be as required by customers. All sewage pipes, exhaust pipes and emergency grease injection devices are lengthened accordingly, and other related pipelines are close to the lengthened part of the valve. The sewage valve, vent valve and grease injection valve are connected to the ground for installation, so as to facilitate regular maintenance of the main valve.
5. Дээд болон доод хавхлагын иш нь API6D болон ISO17292 стандартын дагуу антистатикаар хийгдсэн.
6. Нэг поршений хавхлагын суудлыг урсгалын урд, давхар поршений хавхлагын суултыг урсгалын дагуу ашиглах үед хавхлага нь давхар блоклох функцтэй бөгөөд урсгалын дээд болон доод урсгалаас зөөвөрлөгчийг нэгэн зэрэг таслах боломжтой. Температурын өсөлтөөс болж хавхлагын хөндийд үлдсэн масс хэвийн бус даралттай байх үед хавхлагын суудал автоматаар даралтыг суллаж (дээд урсгал руу урсах) боломжтой.
7. Дээд талын оролтын бөмбөлөг хавхлагын бөмбөлөг бэхлэгдсэн, гадаргууг нунтаглаж, өнгөлж, хатууруулна. Бөмбөлөг ба хавхлагын ишний хооронд үрэлт ба ажлын эргэлтийг багасгахын тулд гулсах холхивч суурилуулсан.
8. Хавхлага ба идэвхжүүлэгчийн хоорондох холбох фланц нь ISO 5211 стандартад нийцсэн тул дасан зохицох, солиход хялбар байдаг.
