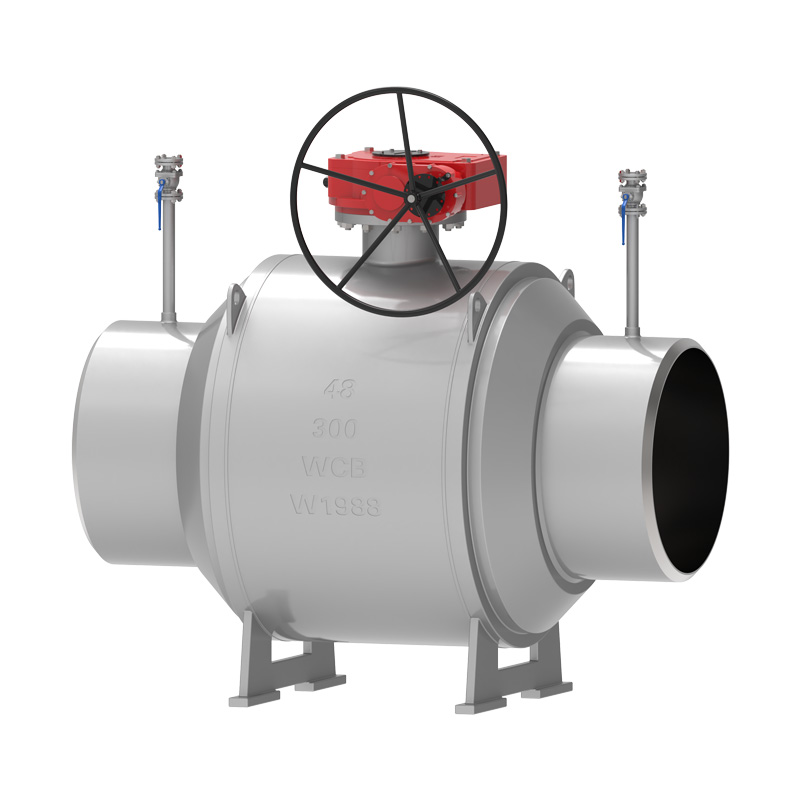

Бүрэн гагнасан бөмбөг хавхлага

Waits бол том хавхлаг үйлдвэрлэгч бөгөөд бүрэн гагнасан бөмбөг хавхлага нь бидний өгч чадах бүтээгдэхүүнүүдийн нэг юм. Энэ бүтээгдэхүүний хавхлагын суудал нь карбонжуулсан Teflon битүүмжлэх цагираг болон дискний пүршээс бүрддэг тул даралт, температурын өөрчлөлтөд хүчтэй дасан зохицох чадвартай бөгөөд тэмдэглэсэн даралт, температурын хязгаарт гоожихгүй. Ойрхи Дорнод дахь хий дамжуулах төслүүд болон Хойд Европ дахь халаалтын төслүүдэд бүрэн гагнасан бөмбөг хавхлагыг өргөн ашигладаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бүрэн гагнасан бөмбөг хавхлага нь түгээмэл хэрэглэгддэг бөмбөг хавхлагын бүтээгдэхүүн юм. Бөмбөгийг нээх, хаах, урсгалын хурдыг тохируулахын тулд газрын тосны даралт эсвэл пневматик хүчийг ашиглаж болно. Гүйцэтгэлийн хувьд зэврэлтэнд тэсвэртэй, битүүмжлэлд найдвартай, онгойлгоход хялбар, урсгалыг зохицуулах өргөн сонголттой. Тиймээс газрын тос, химийн үйлдвэр, байгалийн хий, цаас үйлдвэрлэл, ус цэвэршүүлэх, цахилгаан эрчим хүчний салбарт өргөн хэрэглэгддэг.
Waits-ийн үйлдвэрлэсэн бүрэн гагнасан бөмбөг хавхлага нь маш сайн гүйцэтгэлтэй, авсаархан бүтэцтэй, хялбар ажиллагаатай, урт хугацааны үйлчилгээтэй бөгөөд эдгээр нь бүгд чанарын хяналтын системийг давсан. Ашиглалтын явцад та хэвлэл мэдээллийн хэрэгсэл, ашиглалтын нөхцөл зэрэг хүчин зүйлсийн дагуу загварыг сонгож, зөв суурилуулах, ажиллуулах, дараа нь тогтмол үзлэг, засвар үйлчилгээ хийснээр бөмбөг хавхлагын үйл ажиллагааны төлөвийг хадгалах боломжтой. Хэрэв танд асуудал тулгарвал, эсвэл бүтээгдэхүүн эсвэл хамгийн сүүлийн үеийн үйлдвэрийн үнийн талаар илүү ихийг мэдэхийг хүсвэл бидэнтэй хүссэн үедээ холбоо барьж, үйлчилгээний тусламж авах боломжтой.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 6D ISO14313, DIN 3357-1
Хоног стандартууд	ASME B16.25, EN 12627
Холболтын аргууд	BW
Testing and acceptance	API598, API6D, EN 12266 -1
Бүтцийн урт	ASME B16.10, DIN3202,
Даралт ба температурын үзүүлэлтүүд	ASME B16.34.
Галд тэсвэртэй туршилт	API607, API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS1/2～NPS56 DN15～DN1400
Даралтын хүрээ	150LB～2500LB, PN6～PN420
Temperature range	；-40°C ~ +600°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлага	ASTM A105/ LF2, ASTM A182 F304/ F316/ F304L/ F316L
Хавхлагын гол	ANSI304, A105/ENP
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Copper Alloy
Савлах	PTFE, PPL, RPTFE, Devlon, TEFLON

Гүйцэтгэлийн онцлог

The fully welded ball valve adopts a fully welded valve body structure and a proprietary valve seat (multiple sealing structure). Both designs help avoid leakage. The valve stem is designed to prevent blowout. If improper operation is encountered, the valve stem can be prevented from shooting out of the valve body.
The valve is equipped with fireproof and anti-static devices to effectively prevent fire. Grease injection valves are provided at the valve seat seal and the valve stem seal. When the sealing surface is damaged and causes leakage, sealing grease can be injected for emergency repair. Vent valves and drain valves are provided at the upper and lower parts of the valve body cavity to ensure safety, reliability and convenience.
Шууд булсан хавхлагуудыг өгч болно. Операторууд худаг руу орох шаардлагагүй. Тэд худаг дээр T хэлбэрийн бариулыг ашиглах боломжтой бөгөөд энэ нь тохиромжтой, аюулгүй юм. Хялбар удирдлага, аюулгүй байдлыг хангах үүднээс тусламжийн хавхлагын бүтцийг тохируулж болно.
Хавхлагын суудлын поршений эффектийн тухай: 1. Урсгалын дээд ба доод урсгал нь нэг поршений нөлөө бүхий хавхлагын суудал, өөрөөр хэлбэл DBB функц; 2. Урсгалын дээд ба доод урсгал нь давхар поршений нөлөө бүхий хавхлагын суудал, өөрөөр хэлбэл DIB-1 функц; 3. Урсгалын дээд хэсэг нь нэг поршений нөлөө бүхий хавхлагын суудал, доод тал нь давхар поршений нөлөө бүхий хавхлагын суудал, өөрөөр хэлбэл DIB-2 функц юм.

Fully Welded Ball Valve
