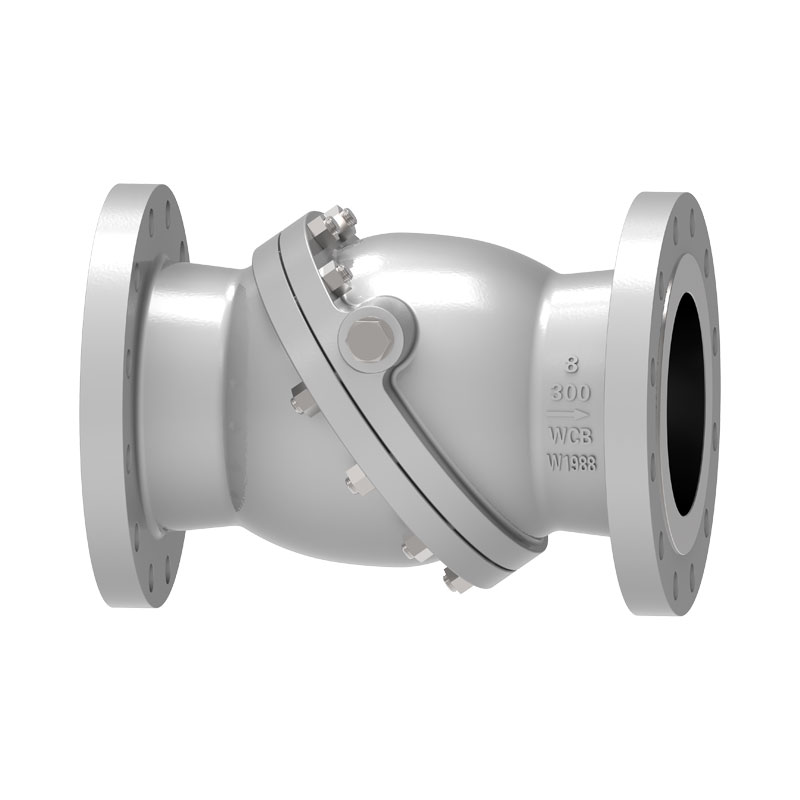

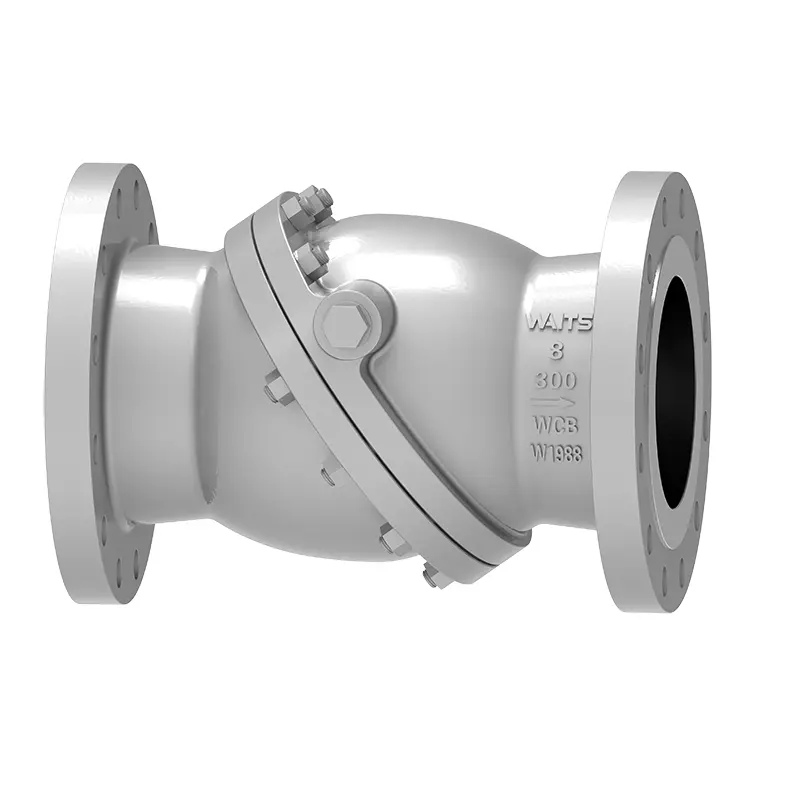

Налуу диск шалгах хавхлаг

Хазайсан дискний шалгах хавхлага нь Waits Valve-ийн өндөр чанартай, удаан эдэлгээтэй бүтээгдэхүүн юм. Мэргэжлийн хавхлаг үйлдвэрлэгчийн хувьд манай технологи, үйлдвэрлэлийн тоног төхөөрөмж нь бодит цаг хугацаанд салбарын дэвшилтэт түвшинд нийцдэг. Шинэчлэгдсэн, бүрэн шалгагдсаны дараа бүтээгдэхүүнийг хурдан хааж, хавхлагын диск нь хавхлагын суудлын байрлалд хурдан хүрч, нөлөөллийн үзэгдлийг багасгадаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Халуу дискний шалгах хавхлага нь нөлөөлөлгүй шалгах хавхлага юм. Үүний гол давуу тал нь дүүжин шалгах хавхлага болон өргөх шалгах хавхлагаас үүссэн цохилт, усны алхыг даван туулж, цохилтгүй ажиллагааг хэрэгжүүлэх явдал юм.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	BS1868, API6D, API594
Хоног стандартууд	ASME B16.5、ASME B16.25、
Холболтын аргууд	RF.RTJ.BW
Туршилт, хүлээн авалт	API598, API 6D
Бүтцийн урт	API6D/ASME B16.10,
Даралт ба температурын түвшин	ASME B16.34.
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175.ISO15156

Өргөдөл

Хэмжээ	NPS 2”~ NPS 36″ DN50 ~ DN900
Даралтын хүрээ	CL150 ~CL600 PN10~ PN100
Temperature range	-29°C~+545°C
Хэрэглээний хүрээ	Энэ нь ус, уурын тос, азотын хүчил, цууны хүчил, хүчтэй исэлдүүлэгч орчин гэх мэт төрөл бүрийн орчинд тохиромжтой.
Хавхлагын бие	Forgings：A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Цутгамал: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Хавхлагын хавтан	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Хавхлагын суудал	Body material, 13CR, stainless steel 304/316, monel, cemented carbide, alloy 20, copper alloy, etc.
Хавхлагын иш	A182 F6a,17-4PH，F304 F316, F51, ...

Гүйцэтгэлийн онцлог

Хазайсан дискний шалгах хавхлага нь дизайн, үйлдвэрлэлд давхар хазайлттай дискийг ашигладаг бөгөөд хавхлагын суудал нь бага зэрэг уян хатан металл хавхлагын суудал бөгөөд энэ нь үйл ажиллагааны явцад хавхлагын битүүмжлэлийн гүйцэтгэлийг хангаж чадна. Эрвээхэй диск нь хурдан нээгдэхэд тусалдаг бөгөөд бат бөх, үйлчилгээний хугацааг үр дүнтэй уртасгаж, засвар үйлчилгээ, солих зардлыг хэмнэж, урсгалын эсэргүүцэл багатай, маш сайн гүйцэтгэлтэй байдаг.

Tilted Disc Check Valve
