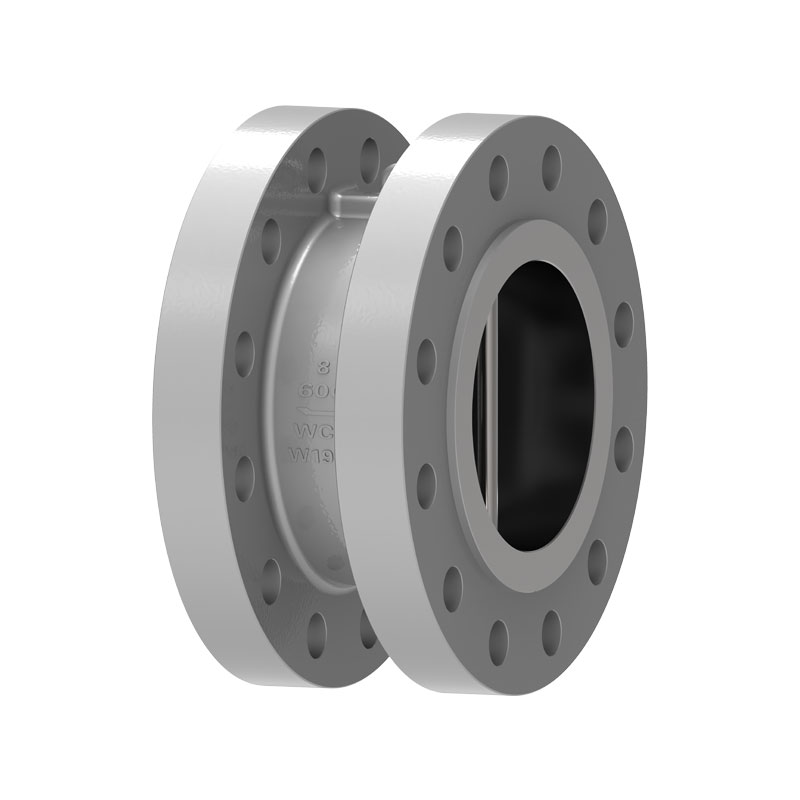

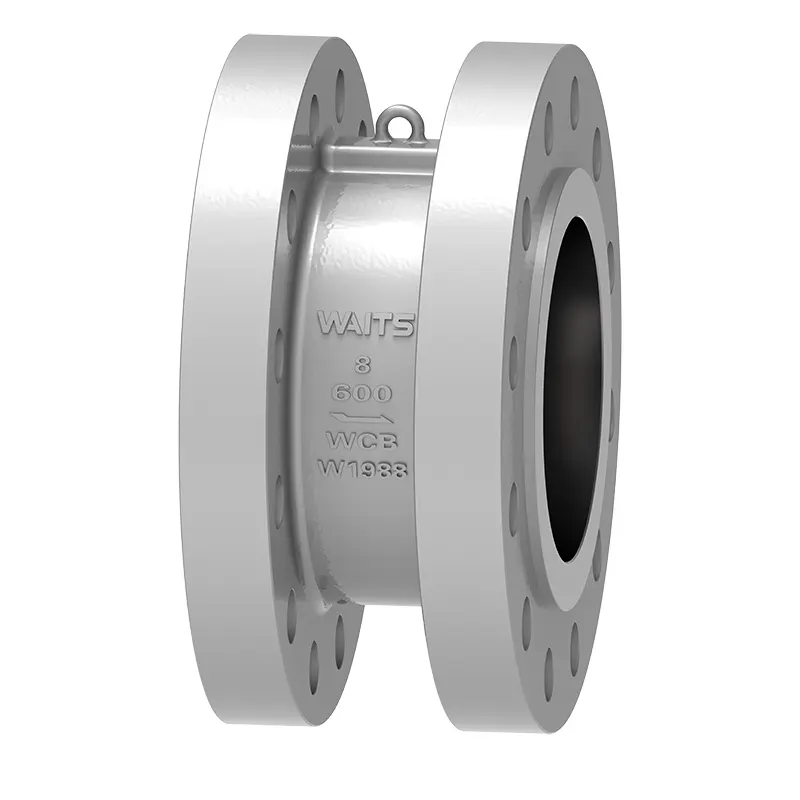

Хос хавтан шалгах хавхлага

Мэргэжлийн хавхлаг үйлдвэрлэгчийн хувьд Waits нь өөр өөр хэрэглэгчдийн хэрэгцээг илүү сайн хангахын тулд тохируулсан хос хавтан шалгах хавхлагын үйлдвэрлэлийг дэмжих боломжтой. Битүүмжлэлийн хувьд энэ шалгах хавхлага нь резин, PTFE, их бие гэх мэт янз бүрийн хэлбэртэй байж болно. Тохируулга нь хэрэглэгчийн хэрэгцээ шаардлагад нийцүүлэн API/DIN/JIS гэх мэт өөр өөр стандартуудыг хангаж чадна.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хос хавтан шалгах хавхлагын эрвээхэй хавтан нь хоёр хагас тойрог хэлбэртэй, хавар ачаалагдсан хавхлагын диск нь төв босоо зүү дээр түдгэлздэг. Хавхлагыг нээх үед шингэний хосолсон хүч нь хавхлагын дискний битүүмжлэлийн гадаргуугийн төвд, пүршний тулгуур хүчний үйл ажиллагааны цэг нь хавхлагын дискний гадаргуугийн төвд байх тул хавхлагын үндэс диск нь эхлээд нээгддэг бөгөөд ингэснээр хуучин ердийн хавхлагын хавхлагын дискийг онгойлгох үед үүсдэг битүүмжлэлийн гадаргуугийн элэгдэлд орохоос сэргийлж, эдэлгээг үр дүнтэй сайжруулна.
Урсгалын хурд удаашрах үед мушгирах хаврын урвалын хүчний нөлөөн дор хавхлагын диск нь хавхлагын суудалд аажмаар ойртож, хос хавтан шалгах хавхлага нь удаан хаагдах шатанд ордог. Шингэн буцаж урсах үед хавхлагын дискний хүч ба мушгих хаврын урвалын хүчний хосолсон үйлдэл нь хавхлагын дискний хаалтыг зохих хэмжээгээр нэмэгдүүлж, хурдан хаагдах шатанд ордог. Энэ нь усны алхны цохилтыг үр дүнтэй бууруулж, усны алхны хор хөнөөлийг бууруулдаг. Хаах үед хаврын хүчний цэгийн үйлдэл нь хавхлагын дискний дээд хэсгийг эхлээд хаахад хүргэдэг бөгөөд энэ нь хавхлагын дискний үндсийг хазахаас сэргийлдэг.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API594, API6D, ASME B16.34
Хоног стандартууд	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Холболтын аргууд	Wafer type, Flange Type, Lug Typt,
Туршилт, хүлээн авалт	API598, API 6D,
Бүтцийн урт	API594, API6D, DIN3202
Даралт ба температурын түвшин	ASME B16.34, DIN2401
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175.ISO15156

Өргөдөл

Хэмжээ	NPS 2”~ NPS 60″ DN50 ~ DN1500
Даралтын хүрээ	CL150 ~CL2500 PN10~ PN420
Температурын хүрээ	；-196°C ~ +600°C
Хэрэглээний хүрээ	Энэ нь ус, уурын тос, азотын хүчил, цууны хүчил, хүчтэй исэлдүүлэгч орчин гэх мэт төрөл бүрийн орчинд тохиромжтой.
Хавхлагын бие	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Хавхлагын хавтан	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve seat	Биеийн материал, 13CR, зэвэрдэггүй ган 304/316, монел, цементжүүлсэн карбид, хайлш 20, зэсийн хайлш гэх мэт.
Valve stem	A182 F6a,17-4PH，F304 F316, F51, ...

Гүйцэтгэлийн онцлог

1. Хос хавтан шалгах хавхлага нь хавхлагын их бие, хавхлагын диск, хавхлагын босоо ам, пүрш гэх мэт. Хавчаар хэлбэрийн холболт, авсаархан бүтэцтэй.
2. Эрвээхэйний хавтан нь хоёр хагас тойрог бөгөөд хавар нь албадан дахин тохируулахад ашиглагддаг. Битүүмжлэх гадаргууг элэгдэлд тэсвэртэй материалаар гагнаж эсвэл резинэн доторлогоотой байж болно. Энэ нь өргөн хүрээний хэрэглээтэй, найдвартай битүүмжлэлтэй.
3. Хавхлагын дискний хаалтын цохилт нь богино бөгөөд пүрш ачаалалтай, хурдан хаагдах хурдтай тул усны алхны үзэгдлийг багасгах боломжтой.
4. Суурилуулах зай багатай тохиолдолд тохиромжтой бөгөөд хэвтээ болон босоо шугам хоолойд ашиглаж болно.
5. Ус, уурын тос, азотын хүчил, цууны хүчил, хүчтэй исэлдүүлэгч орчин гэх мэт төрөл бүрийн орчинд хэрэглэж болно.

Dual Plate Check Valve
