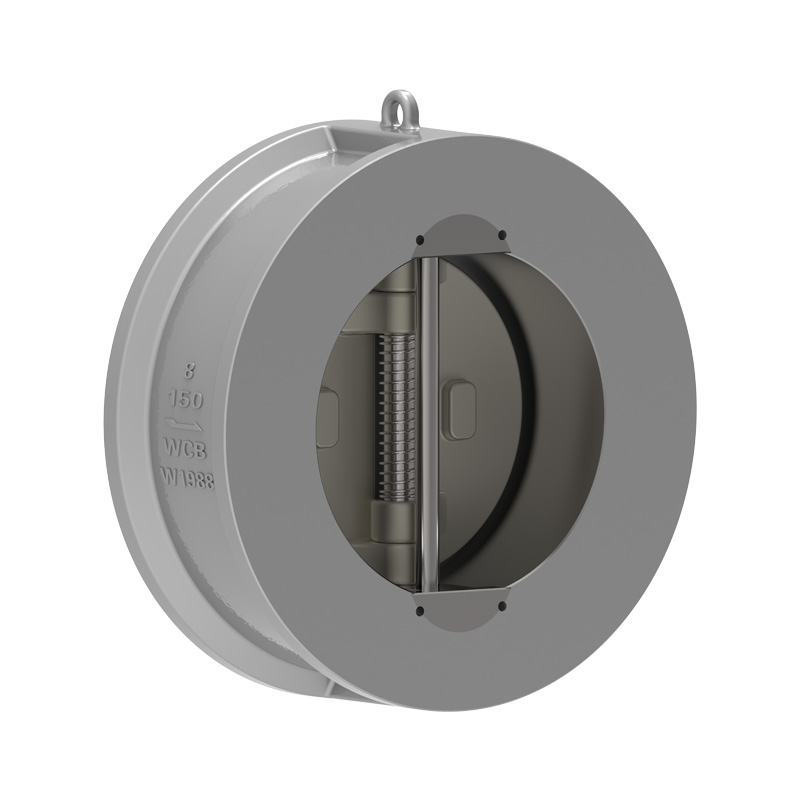

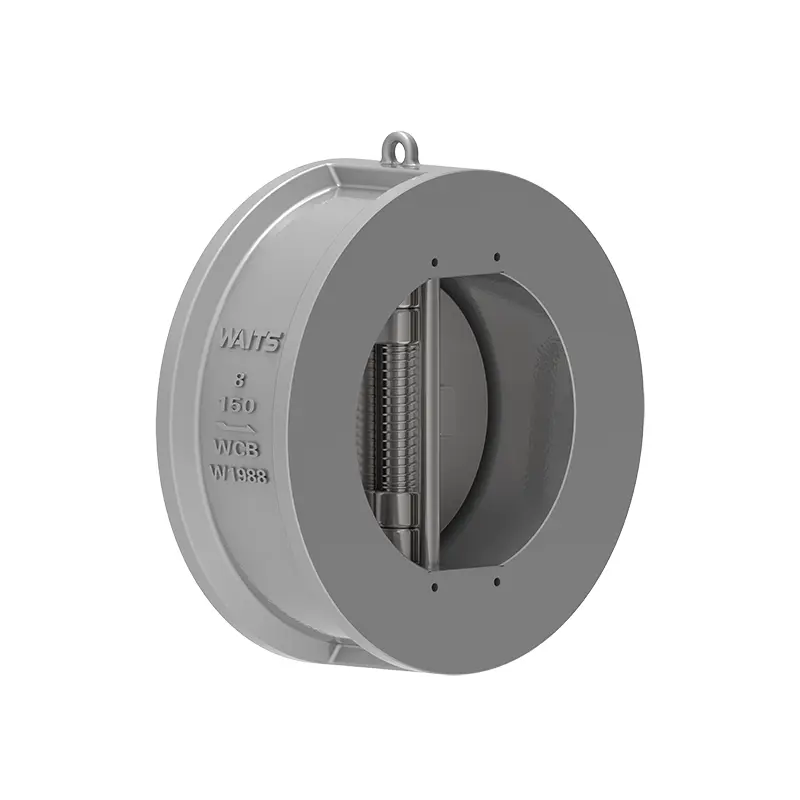

Зөөлөн тамга Хос хавтан шалгах хавхлага

Та Waits-ийн үйлдвэрлэсэн зөөлөн битүүмжлэлийн хос хавтан шалгах хавхлагыг сонгохдоо итгэлтэй байж болно. Бүрэн үйлдвэрлэлийн шугамтай хавхлаг нийлүүлэгчийн хувьд манай бүтээгдэхүүнүүд маш их өөрчлөгддөг. Битүүмжлэлийн хувьд бид NBR, EPDM, Hypalon, FKM гэх мэт төрөл бүрийн лацдан холболтын хэлбэрүүдтэй байх боломжтой бөгөөд эдгээрийг таны хэрэгцээнд нийцүүлэн өөрчлөх боломжтой, API/DIN/JIS гэх мэт өөр өөр стандартуудыг хангадаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Зөөлөн лацын хос хавтан шалгах хавхлагын эрвээхэй хавтан нь хоёр хагас тойрог хэлбэртэй, пүрштэй диск нь төв босоо зүү дээр дүүжлэгдсэн байдаг.
Хавхлагыг нээх үед шингэний хосолсон хүч нь дискний битүүмжлэлийн гадаргуугийн төвд байх ба урвалын үүрэг гүйцэтгэдэг пүршний тулгуур хүчний үйл ажиллагааны цэг нь дискний гадаргуугийн төвд байрладаг тул Эхлээд дискний үндэс нээгдэнэ. Энэ нь хуучин ердийн хавхлагт дискийг онгойлгох үед үүсдэг битүүмжлэлийн гадаргуугийн элэгдэлд орохоос сэргийлж, хавхлагын битүүмжлэлийн бат бөх чанарыг нэмэгдүүлдэг.
Урсгалын хурд удаашрах үед мушгирах хаврын урвалын хүчний нөлөөн дор диск нь хавхлагын суудалд аажим аажмаар ойртож, хавхлагын удаан хаагдах шатанд ордог. Шингэн буцаж урсах үед түүний дискэн дээрх хүч болон мушгих пүршний урвалын хүч хамтдаа ажиллах ба тэр хэмжээгээр дискний хаалт нэмэгдэж, хурдан хаалтын шатанд орно. Энэхүү дизайны зорилго нь усны алхны үзэгдлийг багасгах, усны алхны хор хөнөөлийг багасгах, ашиглалтын хугацааг уртасгахад оршино. Хаах үед хаврын хүчний цэг нь дискний дээд хэсгийг эхлээд хаахад хүргэдэг бөгөөд энэ нь үндсийг хазахаас сэргийлж, хавхлагын битүүмжлэлийн гадаргуугийн бат бөх чанарыг сайжруулдаг.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API594, API6D, ASME B16.34
Хоног стандартууд	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Холболтын аргууд	Wafer type, Flange Type, Lug Typt,
Testing and acceptance	API598, API 6D,
Бүтцийн урт	API594, API6D, DIN3202
Даралт ба температурын түвшин	ASME B16.34

Өргөдөл

Хэмжээ	NPS 2”~ NPS 60″ DN50 ~ DN1500
Даралтын хүрээ	CL125 ~CL150 PN10~ PN16
Температурын хүрээ	；-20-150
Хэрэглээний хүрээ	Энэ нь ус, уурын тос, азотын хүчил, цууны хүчил, хүчтэй исэлдүүлэгч орчин гэх мэт төрөл бүрийн орчинд тохиромжтой.
Хавхлагын бие	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，
Хавхлагын хавтан	Цутгамал: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Хавхлагын суудал	NBR, EPDM, FKM...
Хавхлагын иш	A182 F6a,17-4PH，F304 F316, F51, ...

Гүйцэтгэлийн онцлог

1. Зөөлөн лацын хос хавтан шалгах хавхлагын бүрэлдэхүүн хэсгүүдэд хавхлагын их бие, хавхлагын диск, хавхлагын гол, пүрш болон бусад хэсгүүд нь хавчих төрлөөр холбогдсон, авсаархан бүтэцтэй байдаг.
2. Хавхлагын эрвээхэйний хавтан нь хоёр хагас тойргоор хийгдсэн бөгөөд хавар буцаж ирэхээс өөр аргагүй юм. Битүүмжлэх гадаргуу нь элэгдэлд тэсвэртэй материалаар хийгдсэн, эсвэл резинэн доторлогоотой байж болно. Энэ нь өргөн хүрээний хэрэглээтэй, найдвартай битүүмжлэлтэй.
3. Хавхлагын диск нь богино хаалтын цохилттой бөгөөд пүрш ачаалалтай, мэдрэмжтэй үйлдэлтэй, хурдан хаагдах хурдтай тул усны алхыг мэдэгдэхүйц бууруулдаг.
4. Зөөлөн лацтай хос хавтан шалгах хавхлага нь авсаархан бүтэцтэй, жижиг хэмжээтэй, хөнгөн жинтэй, суурилуулахад хялбар тул суурилуулах зай хязгаарлагдмал нөхцөлд ашиглахад тохиромжтой. Үүнийг хэвтээ болон босоо хоолойд ашиглаж болно.
5. Ус, уурын тос, азотын хүчил, цууны хүчил, хүчтэй исэлдүүлэгч орчин болон бусад орчинд хэрэглэнэ.
