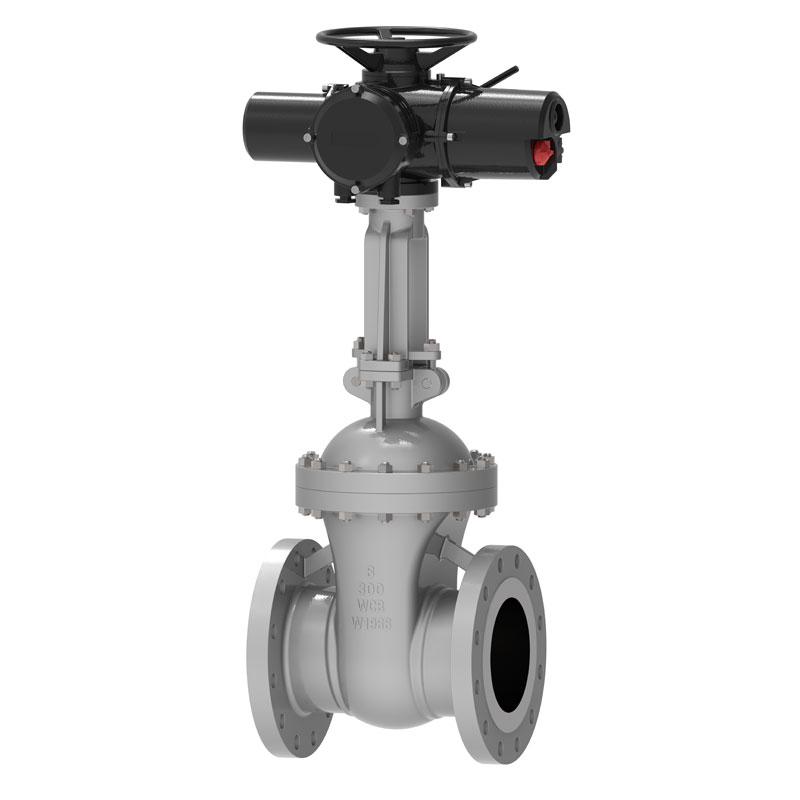

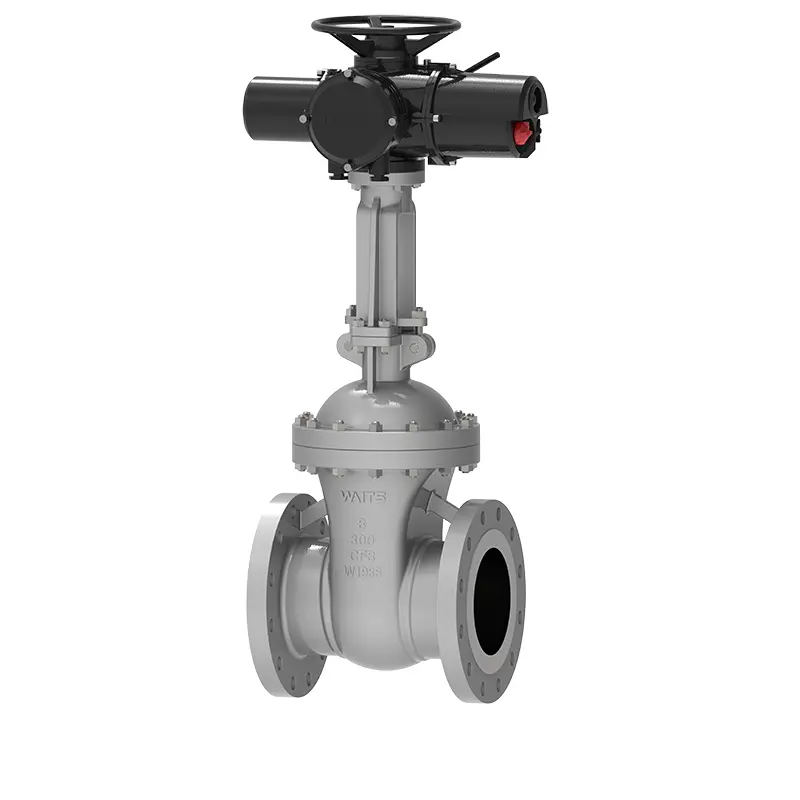

Цахилгаан API 600 Хаалганы хавхлага

Цахилгаан API 600 хаалга хавхлага нь Waits-ийн зохион бүтээж, үйлдвэрлэсэн дэвшилтэт, өндөр чанартай хавхлагын бүтээгдэхүүн юм. Бид мэргэжлийн хүмүүс бөгөөд суралцаж, ахиж, анхдагч, шинийг санаачилсаар байна. Хавхлагын бүтээгдэхүүн нь битүүмжлэх чадвар сайтай, ажиллахад хялбар, үйлдвэрлэлийн шугам хоолойн систем дэх дундаж урсгалыг үр ашигтайгаар удирдаж чаддаг, боломжийн үнэтэй байдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Тэр цахилгаан API 600 хаалга хавхлага нь үйлдвэрлэлийн янз бүрийн салбарт ч маш хэрэгтэй хавхлага бөгөөд бидний танд өгөх үйлдвэрийн үнэ нь хямд бөгөөд хэмнэлттэй байдаг. Waits Valve нь дизайн, үйлдвэрлэлийн явцад бүтээгдэхүүний битүүмжлэл, элэгдэлд тэсвэртэй байдлыг бүрэн харгалзан үзсэн бөгөөд хавхлагыг удаан хугацаанд тогтвортой ажиллуулахын тулд бид өндөр чанартай материалыг сонгож, үйлдвэрлэлийн явцад хатуу хяналт, чанарын шалгалтыг ашигладаг. .

Энэхүү хавхлага нь Зүүн өмнөд Ази, Хойд Америк, Европ болон бусад бүс нутгийн үйлдвэрлэлийн шугам хоолойн системд өргөн хэрэглэгддэг бөгөөд газрын тос, химийн үйлдвэр, усны нөөцийг хамгаалах гэх мэт салбарт өргөн хэрэглэгддэг.

Implementation Standards

Дизайн стандартууд	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
Хоног стандартууд	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API598, API6D, DIN 3230, EN 12569
Бүтцийн урт	ASME B16.10, DIN3202, EN 558-1
Даралт ба температурын үзүүлэлтүүд	ASME B16.34.
Галд тэсвэртэй туршилт	API607, API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″ ~ NPS 48″ DN50~ DN1200
Pressure range	CL150~ CL2500 PN10~ PN420
Температурын хүрээ	；-40°C ~ +600°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлагын таг	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), Alloy 20, Monel...
Хавхлагын хавтан / хавхлагын суудал	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Гүйцэтгэлийн онцлог

1. Хавхлагын хаалга нь хоёр битүүмжлэх гадаргуутай, шаантаг хэлбэртэй байна. Шаантаг өнцөг нь хавхлагын параметрүүдээс хамаарч өөр өөр байдаг, ихэвчлэн 5 ° байна. API 600 цахилгаан хаалганы хавхлагын битүүмжлэх зарчим нь эдгээр хоёр битүүмжлэх гадаргууг хавхлагын бие дээрх хоёр битүүмжлэх гадаргуутай нягт уялдуулах замаар битүүмжлэлд хүрэх явдал юм.

2. Хавхлагын иш нь хаалгыг онгойлгох, хаахад чиглүүлдэг янз бүрийн арга замуудын дагуу үүнийг тусгайлан өргөх гол хаалганы хавхлага болон далд ишний хаалганы хавхлаг гэж хувааж болно. Хаалганы бүтцийн янз бүрийн хэлбэрийн дагуу уян хатан хаалганы хавхлага ба хатуу хаалганы хавхлагуудад хуваагдана.

3. Энэ хавхлагын хавхлагын их бие нь цутгамал бөгөөд хавхлагын тагийг боолтоор холбосон бөгөөд дунд фланц нь спираль шархны жийргэвчээр битүүмжилсэн байна. Мөн бид үйлчлүүлэгчдийн тусгай шаардлагын дагуу металл цагираг ашиглан холбох боломжтой.

4. Суваг нь саадгүй, урсгалын коэффициент бага, лацдан холболтын гадаргуу нь орчинд элэгдэл, зэврэлт багатай.

5. Битүүмжлэх гадаргуу нь хайлш ган эсвэл хатуу хайлшаар хийгдсэн, элэгдэлд тэсвэртэй, элэгдэлд тэсвэртэй.

6. Битүүмжлэл сайтай, уян хатан ажиллагаатай уян графит дүүргэгчийг ашигладаг.

7. Орчны урсгалын чиглэл хязгаарлагдмал биш, эвдрэл байхгүй, даралт буурахгүй.

8. Цахилгаан API 600 хаалганы хавхлага нь энгийн хэлбэр, богино бүтцийн урт, өргөн хэрэглээний хүрээтэй.

Electric API 600 Gate Valve
