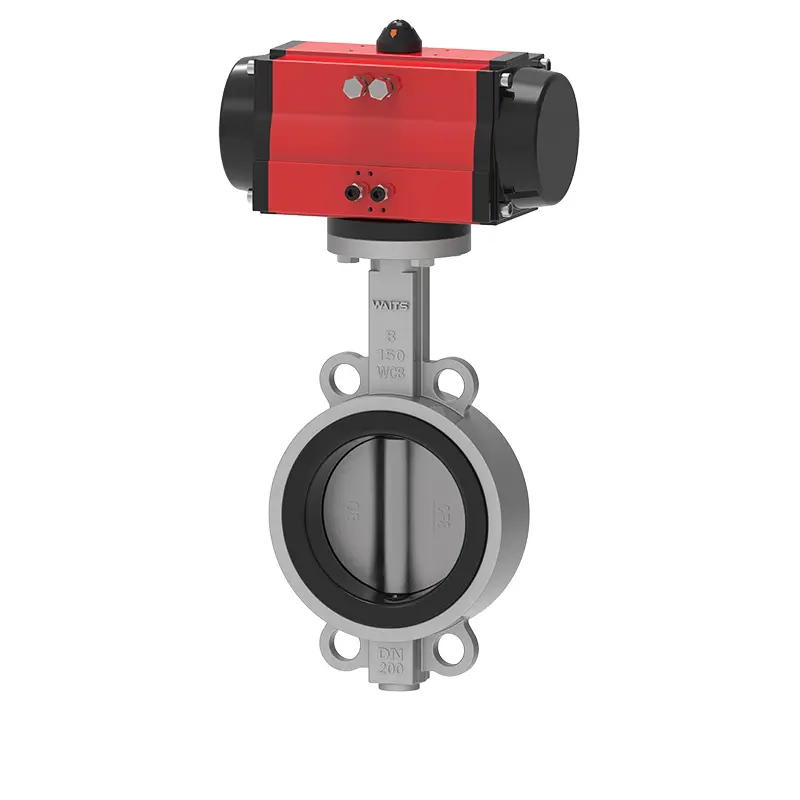

Пневматик вафель зөөлөн суудалтай эрвээхэй хавхлаг

Waits нь пневматик хавхлаг үйлдвэрлэх туршлагатай бөгөөд пневматик хавтанцар зөөлөн суулттай эрвээхэй хавхлага нь түүний бүтээгдэхүүнүүдийн нэг юм. Бид өөрсдийн мэргэжлийн багийг бэлтгэж, Тяньжин, Вэнжоу хотод үйлдвэрлэлийн баазтай, тогтвортой нийлүүлэлт, өрсөлдөхүйц үнээр хангагдсан. Энэхүү хийн эрвээхэй хавхлагын материал нь аюулгүй бөгөөд байгаль орчинд ээлтэй бөгөөд хүнсний үйлдвэрлэлд ч ашиглаж болно.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits Valve-ийн пневматик хавтанцар зөөлөн суулттай эрвээхэй хавхлага нь гүйцэтгэлийн талаасаа загварт тохируулга хийсэн. Нарийвчлалтай дизайн, судалгаа, боловсруулалт, үйлдвэрлэлээр дамжуулан дэлхийн зах зээлд хэрэглэгчдэд илүү сайн бүтээгдэхүүн, хэрэглээний туршлага өгдөг.

1. Өндөр уян хатан хавхлагын суудлын резинийг ашиглана

The rubber content of the EPDM valve seat is 50%, and we simulate more than 10,000 opening and closing tests to ensure the stability of the sealing performance and no leakage.

Энэ хавхлагын үндсэн холбогдох шинж чанарууд нь дараах байдалтай байна: Shore A хатуулаг/зэрэг 72±3, 200% суналтын ачаалал/Mpa≥6, суналтын бат бэх Mpa≥15, тасрах үеийн суналт/%≥350, тасрах үеийн байнгын хэв гажилт/%≦ 10, урагдах бат бэх/KN.m-1≥35, шахалтын байнгын хэв гажилт (70℃*22 цаг, шахалтын хурд 25%)/%≦20.

Үүнээс гадна хавхлагын суудал нь өргөн ирмэгээр хийгдсэн байдаг. Нарийхан ирмэгийн хавхлагын суудалтай харьцуулахад өргөн ирмэгийн хавхлагын суудал нь дамжуулах хоолойн фланцтай илүү өргөн хүрээтэй, диаметр нь бараг 20 мм хүрч, битүүмжлэх чадвар сайтай байдаг.

2. Эрвээхэйний хавтан ба хавхлагын гол нь тээглүүргүйгээр холбогдсон тул тээглүүр суурилуулснаар гоожиж, зэврэлт үүсэхгүй. Үүнээс гадна хавхлагын голыг задлах арга нь маш энгийн бөгөөд энэ нь хавхлагын суудлыг солиход хялбар болгодог.

3. Хавхлагын их бие нь цацагдахаас хамгаалах төхөөрөмжөөр тоноглогдсон бөгөөд дамжуулах хоолойд ашиглахад илүү аюулгүй байдаг.

Хэрэгжүүлэх стандартууд

Дизайн стандарт	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Төгсгөлийн стандарт	Хэрэгжүүлэх стандартууд ANSI B16.1 CL. 125LB ба B16.5 CL. 150 фунт DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ба PN16 AS 2129 Хүснэгт D ба E BS 10 Хүснэгт D ба E MSS SP44 CL. 150 фунт AWWA C207 150LB ISO 2531 PN6, PN10 ба PN16 ISO 7005 PN6, PN10 and PN16
Шалгалт, туршилт	API 598 ISO 5208 EN 12266
Нүүр тулсан	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Дээд фланц	ISO 5211

Өргөдөл

Ашиглалтын температур	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80" DN850-DN2000
Ажлын даралт / CWP	16БАР 10БАР
Бүрхүүл	24БАР 15БАР
Битүүмжлэх	18БАР 10БАР
Агаарын туршилт	6БАР 6БАР
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Давсгүйжүүлэх үйлдвэр, Өрмийн машин, Ундны ус Хуурай нунтаг, Хүнс, ундаа, Хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элс боловсруулах, Далайн ус, Чихрийн үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Driving method	Гар хөшүүрэг Worm Gear Цахилгаан Пневматик
БИЕ	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
DISC	Цутгамал уян хатан төмөр Нүүрстөрөгчийн ган зэвэрдэггүй ган AL-Хүрэл
STEM	2CR13 F304 F316 F51 F53 Monel K500
СУУДАЛ	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Байгалийн резин

Гүйцэтгэлийн онцлог

1. Пневматик хавтанцар зөөлөн суулттай эрвээхэй хавхлага нь жижиг, хөнгөн жинтэй, задлах, засахад хялбар хавхлага юм.

2. Хавхлагын бүтэц нь дизайны хувьд энгийн бөгөөд бүхэлдээ авсаархан. Ашиглалтын явцад нээх, хаах хурд 90 хүрч болно.

3. Ашиглалтын явцад эргүүлэх момент нь бага, хөдөлмөрийг илүү хэмнэдэг.

4. Хавхлагын битүүмжлэлийн чухал гүйцэтгэлийн хувьд бид тэг алдагдалд хүрэхийн тулд хатуу хийн туршилт хийдэг.

5. Мэргэжлийн үйлдвэрлэгчийн хувьд бид үйлчлүүлэгчдийн хэрэгцээг харгалзан үздэг. Пневматик вафель зөөлөн суулттай эрвээхэй хавхлага нь янз бүрийн бүрэлдэхүүн хэсгүүдийг сонгох боломжтой бөгөөд өргөн хүрээний хэрэглээ бүхий төрөл бүрийн хэвлэл мэдээллийн хэрэгсэлд тохиромжтой.

6. Урсгалын шинж чанар нь шугаман байх хандлагатай бөгөөд тохируулгын гүйцэтгэл сайн байна.

7. Туршилтаар бүтээгдэхүүн нь хэдэн арван мянган удаа нээгдэж, хаагдах боломжтой бөгөөд удаан эдэлгээтэй байдаг.

Pneumatic Wafer Soft Seated Butterfly Valve
