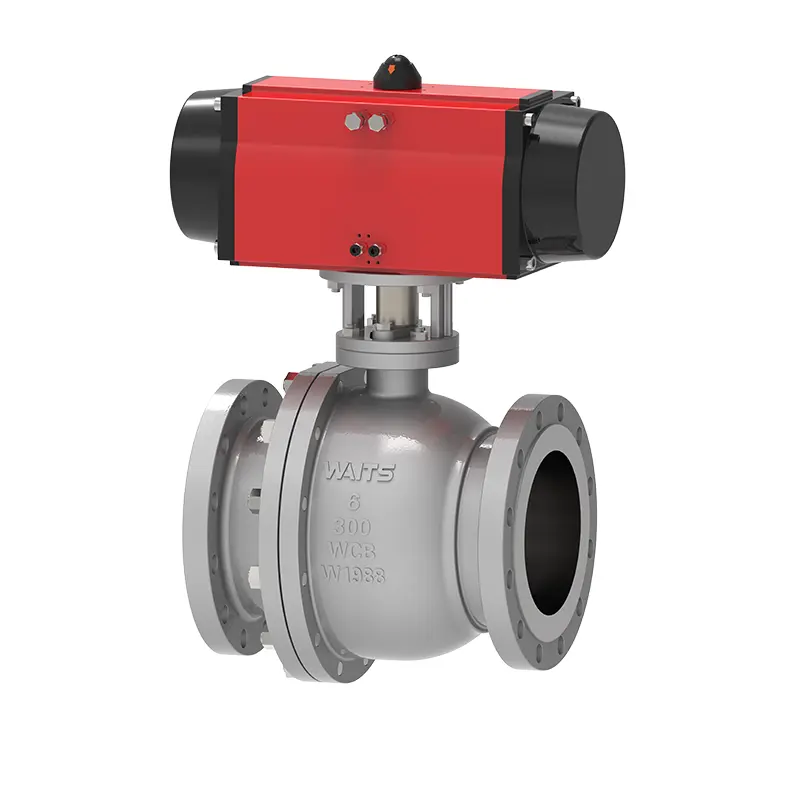

Пневматик хөвөгч бөмбөг хавхлага

Пневматик хөвөгч бөмбөлөг хавхлага нь өндөр хүчин чадалтай, үйлдвэрийн хямд үнэ, тогтвортой нийлүүлэлт, цогц үйлчилгээ, дэмжлэг бүхий Waits-ийн хийн хавхлагын бүтээгдэхүүн юм. Бид хавхлагын үйлдвэрлэлд янз бүрийн хэрэглэгчдийн хэрэгцээг бүрэн харгалзан үздэг бөгөөд API602/ISO17292/BS5351 болон бусад стандартуудыг нэвтрүүлж, бүтээгдэхүүний чанарыг баталгаажуулахын тулд үйл явцын туршид стандартын дагуу үйлдвэрлэж, хүлээн авах боломжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Пневматик хөвөгч бөмбөг хавхлага нь Америкийн Газрын тосны хүрээлэнгийн стандарт API 608 & API 6d болон Британийн BS 5351 стандартын дизайны шаардлагад нийцэж, Америкийн Механик инженерүүдийн нийгэмлэгийн ASMEB16.34 стандартад нийцдэг. Энэ нь үйлдвэрлэлийн хэрэгцээ шаардлагад нийцүүлэн үйлдвэрлэсэн бөгөөд дэлхийн зах зээлд үйлчлүүлэгчдэд найдвартай, бат бөх хавхлагын шийдлүүдийг санал болгодог.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Хоног стандартууд	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API598 API 6D BS12569
Бүтцийн урт	ЖДҮ B16.10, BS 558, BS12982, ISO 5752
Даралт ба температурын түвшин	ASME B16.34.
Галаас хамгаалах шаардлага	API6FA API607
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103，NACE MR 0175

Өргөдөл

Хэмжээ	NPS 1/2” ~10” DN15~DN250
Даралтын хүрээ	150LB–600LB, PN10–PN64
Температурын хүрээ	；-29℃ ~ +200℃
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын бие	Хуурамч: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Цутгамал: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Бөмбөг	Бөмбөрцөг: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Хавхлагын суудлын дэмжлэгийн бөгж	Суудлын тулгуур цагираг: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Хавхлагын суудлын оруулга	PTFE, RPTFE, Nylon, Devlon, PEEK
Хавхлагын иш	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Гүйцэтгэлийн онцлог

1. Пневматик хөвөгч бөмбөлөг хавхлагын хавхлагын суудал нь сайн гүйцэтгэлтэй, үрэлтийн коэффициент багатай, ажиллах момент багатай уруулын чигжээс юм.

2. Доод хэсэгт суурилуулсан хавхлагын иш нь даралтын дор нисэхээс зайлсхийх боломжтой. Үүнээс гадна, гал түймэр гэх мэт онцгой нөхцөл байдал байгаа бол битүүмжлэл нь онцгой нөхцөл байдалд нөлөөлөхгүй байхын тулд хавхлагын биетэй металл холбоо үүсгэж болно.

3. Хавхлага нь галд тэсвэртэй, статикаас хамгаалах зориулалттай.

4. Бариул нь шилжүүлэгчийн төлөвийг заах үүрэгтэй бөгөөд хавтгай толгойтой хавхлагын иш ба бариулыг буруу байрлуулахгүй.

5. Буруу ажиллахаас урьдчилан сэргийлэхийн тулд хавхлагын бүрэн нээлттэй, бүрэн хаалттай байрлалыг түгжих цооногоор тоноглогдсон бөгөөд энэ нь илүү аюулгүй, илүү тохиромжтой.

6. Хавхлагын нийт хэмжээ харьцангуй бага, жин нь харьцангуй хөнгөн. Энэ нь байнгын ажиллагаатай, хурдан нээгдэж, хаагдахад ашиглагддаг. Суурилуулалт, ашиглалтын явцад чиг баримжаагаар хязгаарлагдахгүй, шингэний эсэргүүцэл багатай, чичиргээгүй, дуу чимээ багатай.
