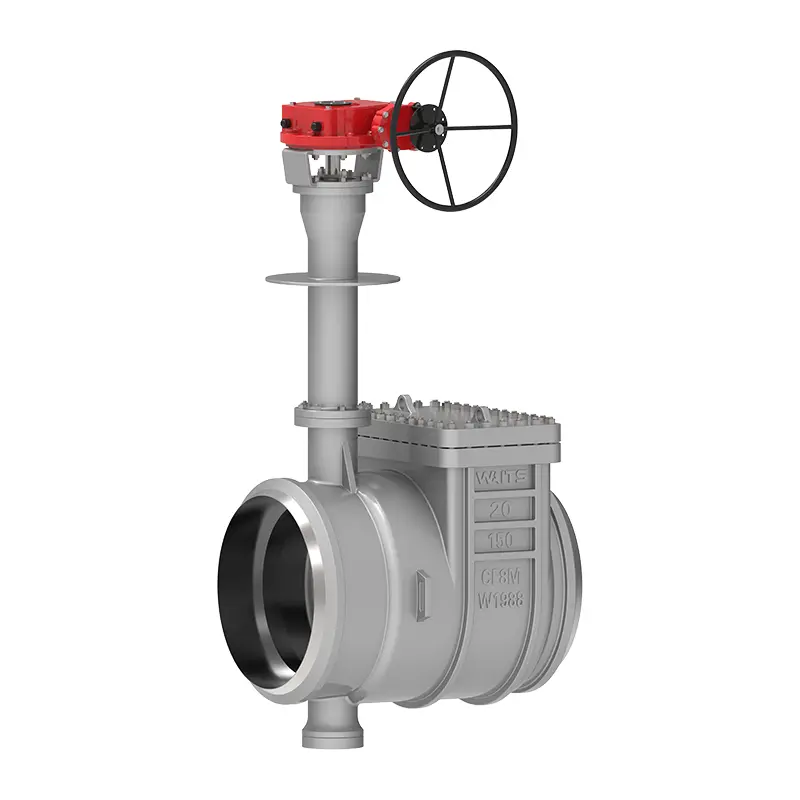

Cryogenic top entry butterfly valve, a valve produced by Waits' professional production base, has stable supply and high performance, especially suitable for extremely low temperature environments. We are well aware that product quality is the core of production and sales, and will provide you with comprehensive after-sales service, hoping to establish a long-term cooperative relationship with you.
Криоген дээд оролттой эрвээхэй хавхлага нь удаан эдэлгээтэй, эрчим хүч хэмнэх эрвээхэй хавхлага юм. Бид дизайн, үйлдвэрлэлийн явцад шинэ технологиудыг идэвхтэй нэвтрүүлсэн бөгөөд салбарын мэргэжилтнүүдийн баг үйл явцын туршид зааварчилгааг хянаж байв.
The components of this butterfly valve mainly include valve body, butterfly plate, sealing ring, transmission mechanism, etc. The structural design adopts two-dimensional or three-dimensional eccentric principle, and a new process of elastic sealing or hard and soft multi-level sealing compatibility is used to reduce the torque in operation, which is more labor-saving and energy-saving.
Үүний зэрэгцээ криоген дээд оролттой эрвээхэй хавхлагын ерөнхий зэврэлт, өндөр температурт тэсвэртэй, элэгдэлд тэсвэртэй байдал нь маш сайн бөгөөд энэ нь байнгын засвар үйлчилгээ, солихгүйгээр янз бүрийн нарийн төвөгтэй ажлын нөхцлийг даван туулахад хангалттай юм.
Хэрэгжүүлэх стандартууд
Design standards | API 609, EN 593, GB/T 24925 |
Хоног стандартууд | ASME B16.25 (BW) |
Fireproof design | API 607, API 6FA |
Холболтын аргууд | BW, RF |
Normal temperature test acceptance | API 598, ANSI/FCI 70-2, EN 12266, ISO 5208 |
Бага температурын туршилтыг хүлээн зөвшөөрөх | GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200 |
Бүтцийн урт | API 609, ASME B16.10, EN 558, ISO 5752 |
Pressure and temperature levels | ASME B16.34. |
Нэвчилт багатай стандарт | ISO 15848-1, API 622 |
Зэврэлтээс хамгаалах загвар | NACE MR 0103,NACE MR 0175 |
Өргөдөл
Хэмжээ | NPS3 ~ NPS48 DN80~ DN1200 |
Даралтын хүрээ | CL150~CL1500 PN6~ PN250 |
Температурын хүрээ | -196°C ~ +150°C |
Хэрэглээний хүрээ | |
Жолооны горим | Гар, пневматик, цахилгаан |
Хавхлагын бие | A351 CF3, CF8, CF3M, CF8M гэх мэт. |
Хавхлагын хавтан | A351 CF3, CF8, CF3M, CF8M гэх мэт. |
Valve seat | Зэвэрдэггүй ган + STL; Зэвэрдэггүй ган + бал чулуу |
Хавхлагын иш | XM-19, Gr660 Ty2/HT |
Гүйцэтгэлийн онцлог
1. Криоген дээд оролттой эрвээхэй хавхлага нь давхар налуу ирмэгтэй, жижиг хазайлттай. Түүний эргэлт нь тэргүүлэх түвшинд (үе тэнгийнхнийхээ 40% ~ 60%) хүрдэг бөгөөд цахилгаан болон пневматикийн үнэ тохирох нь маш давуу талтай;
2. Хавхлагын суудал ба битүүмжлэх цагираг нь тусдаа хэсэг байдлаар хийгдсэн бөгөөд хавхлага нь засвар үйлчилгээ, солиход хялбар байдаг хяналтын порттой.
3. Хавхлагын хавтан ба хавхлагын иш нь дээш доош давхар товчлууртай, бага температурт гацахгүй, нисэхээс хамгаалах API 609 загвартай;
4. Битүүмжлэх гадаргуу нь бараг тэг элэгдэлтэй, урт хугацааны үйлчилгээтэй;
5. Энэ нь LNG, пропилен, этилен зэрэг хэт бага температурт төхөөрөмжүүдийг багтаасан өргөн хүрээний хэрэглээтэй;
6. Өрөөний температурт API598, бага температурт BS6364-ийн 1/3 нь гоожиж байна. Энэ нь бага температурт BS6364-ийн эерэг ба урвуу лацдан холболтын шаардлагыг хангасан;
7. The valve body and valve seat are separate components, and the valve seat and sealing ring can be made of different materials;
8. Гурван хазгай: босоо амны гол шугам нь лацдан холболтын гадаргуугийн гол шугамаас хазайсан, босоо амны гол шугам нь дамжуулах хоолойн гол шугамаас бага зэрэг хазайсан, хавхлагын биеийн битүүмжлэлийн гадаргуугийн төв шугам (ташуу конус) ) дамжуулах хоолойн төвийн шугамтай өнцгийн байрлалыг үүсгэдэг;
