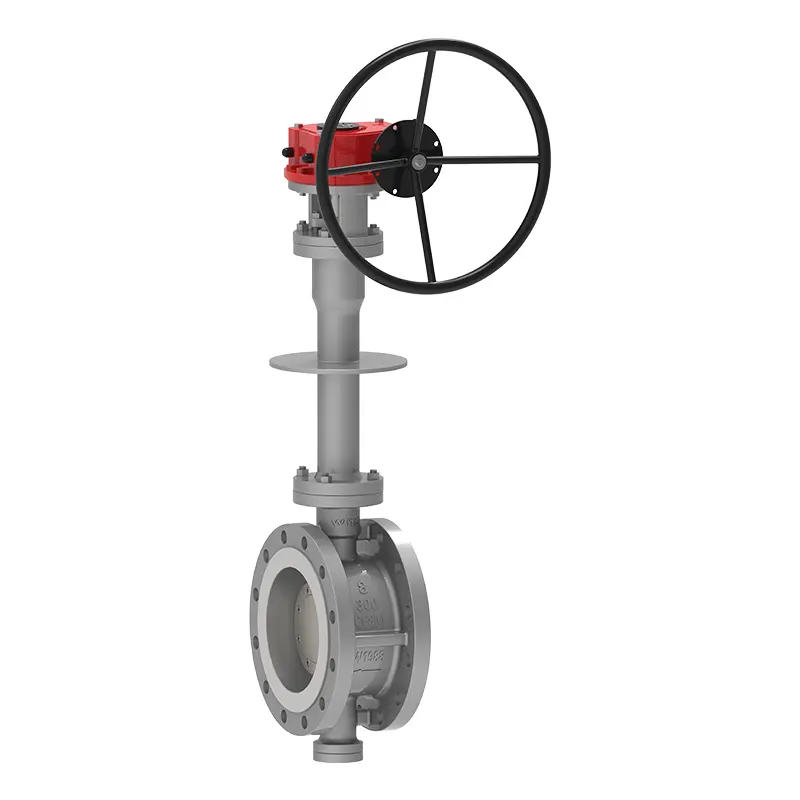

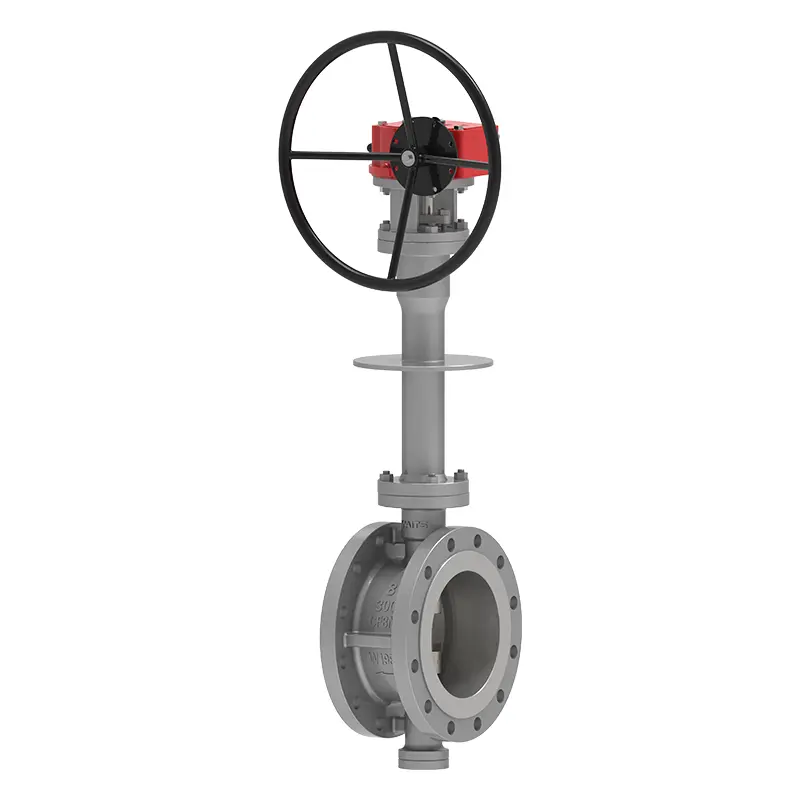

Хажуугийн оролттой криоген эрвээхэй хавхлаг

Waits-ийн үйлдвэрлэсэн криоген хажуугийн оролттой эрвээхэй хавхлага нь өндөр чанартай түүхий эдээр хийгдсэн бөгөөд үйл явцын туршид чанарын хяналтанд байдаг. Энэ нь маш сайн гүйцэтгэлтэй, өндөр өртөгтэй гүйцэтгэлтэй. Энэ хавхлага нь маш бага температурыг тэсвэрлэх чадвартай бөгөөд илүү төвөгтэй ажлын нөхцөлд тохиромжтой. Бид хавхлагын үйлдвэрлэлийн 30 жилийн туршлагатай бөгөөд анхдагч, шинэлэг хэвээр байна. Бид илүү олон үйлчлүүлэгчтэй урт хугацааны хамтын ажиллагаатай байх болно гэж найдаж байна.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Криоген хажуугийн оролттой эрвээхэй хавхлага нь Waits-ийн шинээр бүтээсэн, удаан эдэлгээтэй, эрчим хүч хэмнэх эрвээхэй хавхлага юм. Энэ нь хавхлагын их бие, эрвээхэй хавтан, битүүмжлэх цагираг, дамжуулах механизм болон бусад үндсэн бүрэлдэхүүн хэсгүүдээс бүрдэнэ. Түүний бүтэц нь хоёр хэмжээст эсвэл гурван хэмжээст хазгай зарчмын загвартай бөгөөд уян наалттай эсвэл хатуу, зөөлөн олон түвшний битүүмжлэлд нийцсэн шинэ технологийг ашигладаг бөгөөд энэ нь эрвээхэй хавхлага ажиллаж байх үед эргүүлэх хүчийг бууруулж, илүү их хүчин чармайлт, эрчим хүчийг хэмнэдэг. Ийм дизайн, процессын сонголт нь эрвээхэй хавхлагын зэврэлт, өндөр температурт тэсвэртэй, элэгдэлд тэсвэртэй байдлыг хангаж чадна.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 609, EN 593, GB/T 24925
Flange standards	ASME B16.25 (BW)
Галд тэсвэртэй дизайн	API 607, API 6FA
Холболтын аргууд	BW, RF
Хэвийн температурын туршилтыг хүлээн авах	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Бага температурын туршилтыг хүлээн зөвшөөрөх	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Бүтцийн урт	API 609, ASME B16.10, EN 558, ISO 5752
Даралт ба температурын түвшин	ASME B16.34.
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS3 ~ NPS52 DN80~ DN1300
Даралтын хүрээ	CL150~CL1500 PN6~ PN250
Temperature range	-196°C ~ +120°C
Хэрэглээний хүрээ
Жолооны горим	Гар, пневматик, цахилгаан
Хавхлагын бие	A351 CF3, CF8, CF3M, CF8M гэх мэт.
Хавхлагын хавтан	A351 CF3, CF8, CF3M, CF8M гэх мэт.
Хавхлагын суудал	Зэвэрдэггүй ган + STL; Зэвэрдэггүй ган + бал чулуу
Хавхлагын иш	XM-19, Gr660 Ty2/HT

Гүйцэтгэлийн онцлог

1. Криоген хажуугийн оролттой эрвээхэй хавхлага нь давхар налуу, жижиг хазайлттай дизайныг ашигладаг: эргэлт нь дотоодын тэргүүлэх түвшинд (үе тэнгийнхний 40% ~ 60%) хүрч, цахилгаан болон пневматик үнэд тохирсон үнэ нь маш давуу талтай;
2. Хавхлагын суудал болон лацдан холболтын бөгжийг засвар үйлчилгээний тасалгааны загвараар онлайнаар сольж болно: хавхлагын суудал болон битүүмжлэх цагираг нь тусгаарлагдсан бөгөөд хавхлага нь засвар үйлчилгээ, солих хялбар байдлыг хангах үүднээс хяналтын порттой.
3. Хавхлагын хавтан ба хавхлагын ишний дээд ба доод давхар товчлуурууд нь бага температурт гацахгүй байхаас гадна API 609 нисэхээс хамгаалах загварт нийцэх болно;
4. Хавхлагын эргэлт бага байна: лацдан холболтын гадаргуу нь элэгдэлд ойртсон бөгөөд энэ нь хавхлагын ашиглалтын хугацааг уртасгадаг;
5. Энэ нь өргөн хүрээний хэрэглээтэй бөгөөд LNG, пропилен, этилен зэрэг хэт бага температурт төхөөрөмжүүдэд ашиглах боломжтой;
6. Битүүмжлэх чадвар сайтай: хэвийн температурт гоожих нь API598, бага температурт гоожих нь BS6364-ийн 1/3 байна. Бага температурт BS6364-ийн эерэг ба урвуу лацдан холболтын шаардлагыг хангах;
7. Хавхлагын бие ба хавхлагын суудал нь тусдаа бүрэлдэхүүн хэсэг юм: хавхлагын суудал ба битүүмжлэх цагираг нь ажлын нөхцлийг хангахын тулд янз бүрийн материалаар хийгдсэн байж болно;
8. Гурван хазгай: босоо амны гол шугам нь лацдан холболтын гадаргуугийн гол шугамаас хазайсан, босоо амны гол шугам нь дамжуулах хоолойн гол шугамаас бага зэрэг хазайсан, хавхлагын биеийн битүүмжлэлийн гадаргуугийн төв шугам (ташуу конус) ) дамжуулах хоолойн төвийн шугамтай өнцгийн байрлалыг үүсгэдэг;

Cryogenic Side Entry Butterfly Valve
