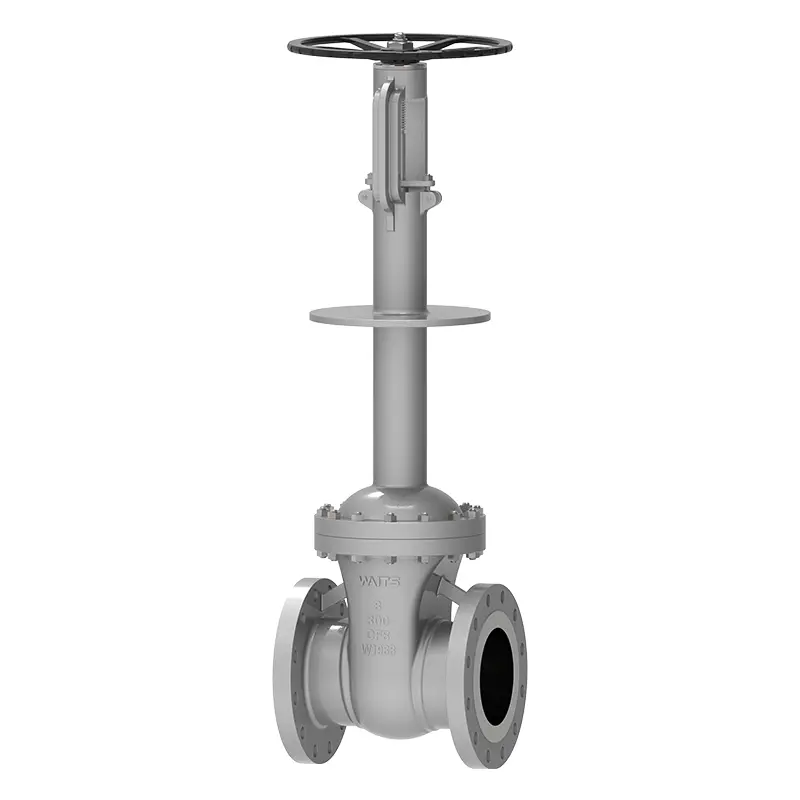

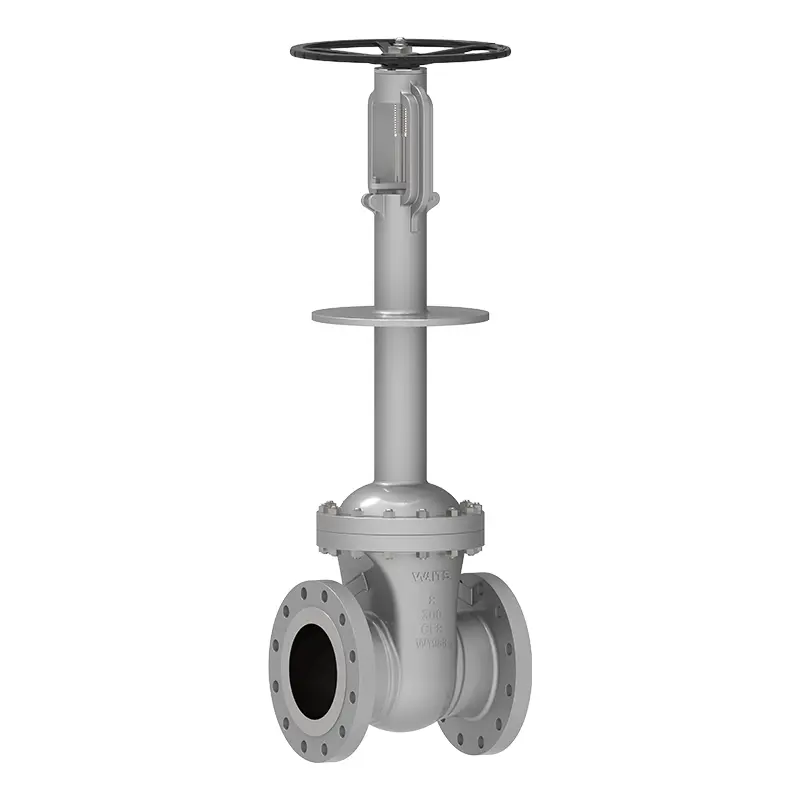

Криоген хаалга хавхлага

Waits бол хавхлагыг нэгтгэх томоохон нийлүүлэгч бөгөөд криоген хаалганы хавхлага нь манай бүтээгдэхүүний нэг юм. Бид өөрийн үйлдвэрлэлийн баазтай бөгөөд дэлхийн төв оффис нь Хятадын Вэнжоу хотод байрладаг. Бүтээгдэхүүний үйлдвэрлэлийн материалыг сайтар сонгож, өрсөлдөхүйц үнээр хангаж чадна. Эдгээрийг Саудын Араб, Арабын Нэгдсэн Эмират, Кувейт, хойд бүс нутагт сайн ашиглаж ирсэн бөгөөд ажлын нарийн төвөгтэй нөхцлийг даван туулж чаддаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Криоген хаалганы хавхлага нь ихэвчлэн -40 ° C-аас доош температурт ажилладаг бөгөөд голчлон этилен, шингэрүүлсэн хийн үйлдвэр, байгалийн хий LPG, LNG хадгалах сав, хүлээн авах бааз ба хиймэл дагуулын станц, агаар ялгах төхөөрөмж, нефтийн химийн сүүлний хий ялгах төхөөрөмж, шингэн хүчилтөрөгч, шингэн устөрөгч, шингэн азот, шингэн аргон, нүүрстөрөгчийн давхар ислийн криоген хадгалах сав, сав ачааны машин, даралтын савлуур шингээх хүчилтөрөгч үйлдвэрлэх төхөөрөмж гэх мэт.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Хоног стандартууд	ASME B16.10, ASME B16.25, ASME B16.5
Холболтын аргууд	RF, RTJ, BW
Туршилт, хүлээн авалт	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Бүтцийн урт	ASME B16.10,
Даралт ба температурын үзүүлэлтүүд	ASME B16.34.
Галд тэсвэртэй туршилт	API607, API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″ ~ NPS 24″ DN50~ DN600
Даралтын хүрээ	CL150~ CL1500 PN10~ PN250
Температурын хүрээ	；-196°C ~ +150
Хэрэглээний хүрээ	Этилен, шингэрүүлсэн хийн төхөөрөмж, байгалийн хийн LPG, LNG хадгалах сав, хүлээн авах бааз, хиймэл дагуулын станц, агаар ялгах төхөөрөмж, нефтийн химийн сүүлний хий ялгах төхөөрөмж, шингэн хүчилтөрөгч, шингэн устөрөгч, шингэн азот, шингэн аргон зэрэгт голчлон ашигладаг.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлагын таг	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Хавхлагын хавтан / хавхлагын суудал	F316/F304+HF
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Уян графит, бал чулуу асбестын савлагаа, политетрафторэтилен...

Гүйцэтгэлийн онцлог

1. Температурын өөрчлөлтөөс үүссэн тэлэлт, агшилтыг бүрэн тэсвэрлэхийн тулд криоген хаалганы хавхлагын орчинтой харьцах бүх хэсгүүдийг дуусгахын өмнө техникийн шаардлагын дагуу хатуу криогенээр эмчилдэг бөгөөд хавхлагын суудлын бүтэц нь температурын өөрчлөлтөөс болж байнгын хэв гажилтгүй байх;
2. Чөмөг хайрцгийг хамгаалах боломжтой урт хүзүүтэй хавхлагын тагны бүтцийг баталсан;
3. Хаалганы бүтэц нь температурын өөрчлөлтөд өртөхгүй бөгөөд тогтвортой байдал, битүүмжлэлийг хадгалж чаддаг. Тодруулбал, уян хатан хаалга, нээлттэй хаалгыг баталсан;
4. Битүүмжлэх дээд суудал нь зэвэрдэггүй ган материалыг бие биенээ хазахаас зайлсхийхийн тулд кобальт-хром-волфрамын карбидын бүрээстэй бүтэц юм;
5. Хавхлагын суудал ба хаалганы битүүмжлэлийн гадаргуугийн бүтэц: кобальт-хром-волфрамын карбидын бүрээс;
6. Даралт бууруулах нүхний бүтэц нь дунд хөндийд хэвийн бус даралтын өсөлтөөс сэргийлж чадна. Даралт бууруулах нүхний байршил нь хавхлагын бүтцээс хамаарна. Үүнийг хавхлагын суудал эсвэл хаалганы хавтан дээр суулгаж, хавхлагын оролтын төгсгөлд холбож болно;
7. Хавхлагын ишний гадаргууг азотжуулж, хатууруулж, хавхлагыг нээх, хаах үед гадаргуугийн зураасыг битүүмжлэлийн гүйцэтгэлд нөлөөлөхгүй байх;
8. Захиалгат сонголт: Хавхлагын сав баглаа боодол дахь гоожих нь байгаль орчныг хамгаалах шаардлагад нийцэж байгаа эсэхийг баталгаажуулахын тулд хэрэглэгчийн шаардлагын дагуу сав баглаа боодол нь гоожих багатай савлагаатайгаар сонгогдож болно. Хэрэглэгчийн шаардлагын дагуу гагнасан ханцуйвчийг гаргаж болно. Хэрэглэгчийн шаардлагын дагуу тусгаарлагч хавтанг (дуслын хавтан) хийж болно.
