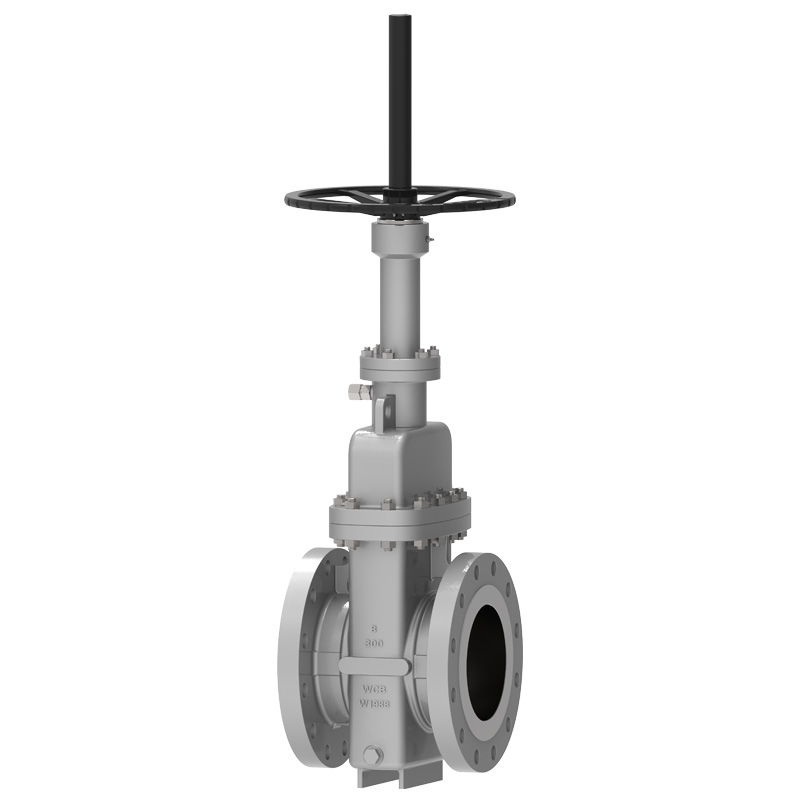

Нэг дисктэй хавтгай хаалганы хавхлаг

Waits-ийн нэг дискний хавтгай хаалганы хавхлага нь найдвартай битүүмжлэл, тохиромжтой ажиллагаатай бүтээгдэхүүн юм. Туршлагатай мэргэжлийн ханган нийлүүлэгчийн хувьд манай бүтээгдэхүүн нь элэгдэлд тэсвэртэй, зэврэлтэнд тэсвэртэй, Хойд Америк дахь байгалийн хий дамжуулах хоолойн тээвэрлэлтийн төслүүдэд гол үүрэг гүйцэтгэдэг бөгөөд Ойрхи Дорнод болон Зүүн Өмнөд Азийн зарим газрын тосны тээвэрлэлтэд газрын тос алдагдах аюулгүй байдлыг хангадаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Нэг дискний хавтгай хаалганы хавхлага нь хаалтын хэсэг болох зэрэгцээ хаалгатай гүйдэг хавхлага юм. Түүний хаалтын хэсэг нь нэг хаалга бөгөөд хавхлагын суудал руу хаалгыг дарах хүчийг хөвөгч хаалга эсвэл хөвөгч хавхлагын суудал дээр ажилладаг дунд даралтаар удирддаг. Waits-ийн бүтээж, үйлдвэрлэсэн хавтгай хаалганы хавхлага нь уян хатан чанар, урьдчилан ачааллын шинж чанартай, дээд болон доод урсгалын битүүмжлэлийн суудлыг нэгэн зэрэг битүүмжлэх, хавхлагын суудал нь өөрөө цэвэрлэх функцтэй, хавхлагын идэвхжүүлэгч, хавхлага нь бие даасан байдаг. Хэрэглэгчийн шаардлагын дагуу хаалгыг эргүүлэх нүхтэй, эргүүлэх нүхгүй, тохируулгатай хаалга гэх мэт төрөлд хувааж болно.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API 6D、ASME B16.34
Хоног стандартууд	ASME B16.5 ASME B16.25
Холболтын аргууд	RF, BW
Туршилт, хүлээн авалт	API 6D API598
Бүтцийн урт	ASME B16.10
Даралт ба температурын үзүүлэлтүүд	API6D
Галд тэсвэртэй туршилт	API607, API6FA
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103 ，NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2”~ NPS 60″ DN50~ DN1500
Даралтын хүрээ	CL150~ CL2500 PN10~ PN420
Temperature range	；-15°C~ +120°C
Хэрэглээний хүрээ	Tap water, sewage, construction, petroleum, chemical industry, food, medicine, textile, electricity, shipbuilding, metallurgy, energy system, etc.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлагын таг	(A216 WCB, LCB, CF8, CF8M, CF3, CF3M, ...
Хавхлагын хавтан / хавхлагын суудал	WCB,LCB, CF8, CF8M, CF3, CF3M+D507,STL
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Зэсийн хайлш
Савлах	Уян графит, бал чулуу асбестын савлагаа, политетрафторэтилен...

Гүйцэтгэлийн онцлог

Цутгамал, гагнуур, хуурамчаар үйлдэх гурван төрлийн хавхлагын биеийн бүтэц байдаг.
Нэг дискний хавтгай хаалганы хавхлага нь O-цагирагны битүүмжлэл, урьдчилан ачаалал бүхий хөвөгч хавхлагатай бүтэцтэй бөгөөд энэ нь хавтгай хаалганы хавхлагыг оролт, гаралтын хэсэгт хоёр чиглэлтэй битүүмжилсэн болгодог. Мөн энэ бүтцийн нээлт, хаалтын момент нь ердийн хавхлагын ердөө 1/2 нь байдаг тул хавхлагыг амархан нээж, хааж болно. Хавхлагын суудал нь зөөлөн битүүмжлэх бөгжийг ашигладаг бөгөөд энэ нь металл болон металлаас металл руу зөөлөн битүүмжлэх гадаргуутай давхар лацтай, зөөлөн битүүмжлэх гадаргуу нь хаалганы шороог арчина. Хавхлагын нэг талд тос шахах хавхлаг байгаа бөгөөд тос нь тос түрхэгч болон хавхлагын суудлын тос шахах нүхээр дамжин битүүмжлэх гадаргуу руу орж, яаралтай битүүмжлэлийн үр дүнд хүрдэг. Ашиглалтын хугацааг уртасгахын тулд хаалга нь битүүмжлэлийн гадаргууг дунд зэргийн элэгдэлд орохоос хамгаалах чиглүүлэгч нүхээр тоноглогдсон бөгөөд хавхлага бүрэн онгорхой эсвэл бүрэн хаагдсан эсэхээс үл хамааран битүүмжлэх гадаргууд үргэлж тохирно. Хавхлагыг бүрэн онгойлгох үед хавхлагын суваг гөлгөр, шулуун, урсгалын эсэргүүцлийн коэффициент нь маш бага бөгөөд даралтын алдагдал бараг байхгүй. Дамжуулах хоолойг хоолой цэвэрлэгчээр цэвэрлэж болно.
Энэхүү нэг дискний хавтгай хаалганы хавхлага нь өөрөө битүүмжлэх чадвартай, байнга тохируулах шаардлагагүй, нээх, хаахад маш хялбар байдаг. Битүүмжлэлийн гүйцэтгэл нь найдвартай бөгөөд баглаа боодол нь туслах битүүмжлэх тос шахах бүтэцээр тоноглогдсон бөгөөд энэ нь ерөнхий хавхлагын сав баглаа боодол нь гоожиж болзошгүй асуудлыг шийддэг. Хавхлагыг хаах үед дотоод хөндий дэх өндөр даралтыг автоматаар буулгаж, аюулгүй ашиглах боломжтой. Бүтээгдэхүүн нь хамгаалалтын сайн гүйцэтгэлтэй, бүрэн хаалттай бүтэцтэй бөгөөд цаг агаарын бүх нөхцөлд ашиглах боломжтой. Хавхлага нь хавхлагыг нээх, хаах байрлалыг харуулах байрлалын заагчаар тоноглогдсон. Дээд ачааллын төрөл нь засвар үйлчилгээний явцад цаг хугацаа, зардлыг хэмнэх боломжтой.

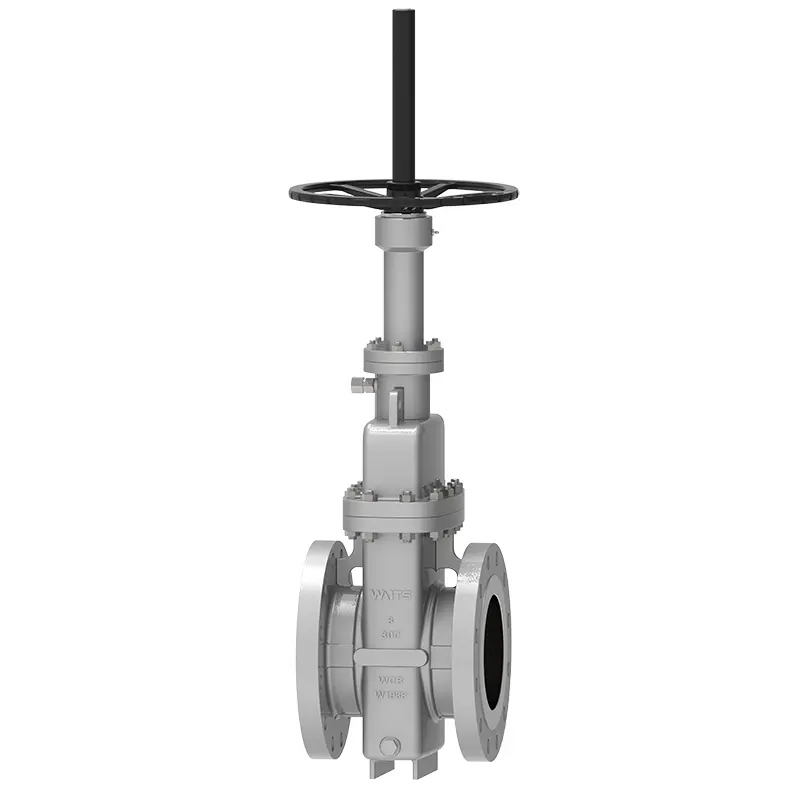

Single Disc Flat Gate Valve
