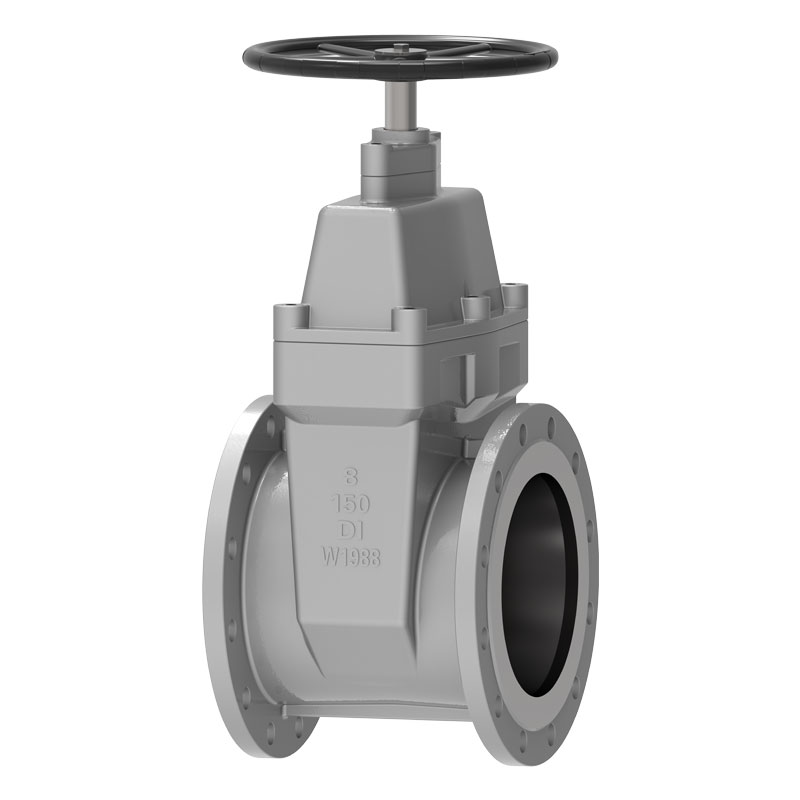

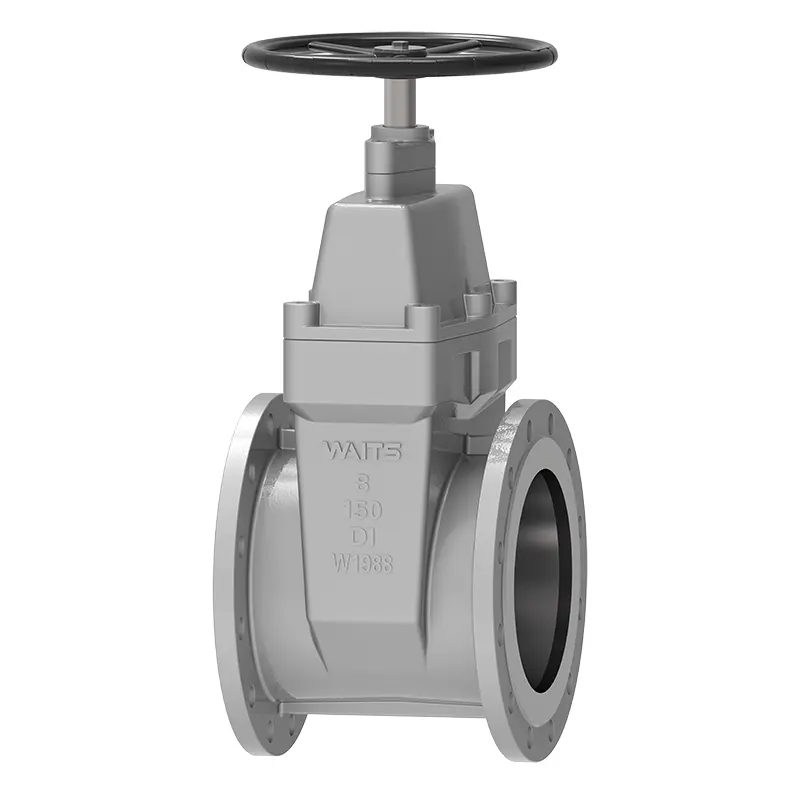

Хоног төгсгөлийн уян хатан суудлын хаалганы хавхлаг

Waits бол өндөр чанартай, хэмнэлттэй фланцын төгсгөлд уян хатан суудлын хаалганы хавхлагын хувьд таны сайн сонголт юм. Бид 1994 онд АНУ-д үүсгэн байгуулагдсан бөгөөд томоохон хавхлаг үйлдвэрлэгч, нэгдсэн ханган нийлүүлэгч юм. Бид 2008 онд Хятадад салбараа байгуулж, Вэнжоу хотод дэлхийн төв байраа байгуулсан. Энэхүү хаалганы хавхлага нь битүүмжлэх чадвар, бат бөх чанар сайтай, олон төрлийн шингэнд тохиромжтой, усан хангамж, бохир ус цэвэрлэх байгууламжид маш их таалагддаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits нь хавхлагын үйлдвэрлэлийн чиглэлээр 30 жилийн туршлагатай. Бүтээгдэхүүнийг зах зээлд ялахын тулд хямд үнээс гадна төгс чанар хэрэгтэй гэдгийг бид мэднэ.
Манай фланцын төгсгөлд уян хатан суудлын хаалганы хавхлага нь янз бүрийн шингэний систем дэх урсгалыг хянах, тусгаарлахад зориулагдсан. Энэ нь нягт битүүмжлэлийн гүйцэтгэлийг хангахын тулд уян хатан хавхлаг суудлын механизмын загварыг ашигладаг бөгөөд гоожих хандлагатай байдаггүй. Үүний зэрэгцээ ерөнхий загвар нь бат бөх, найдвартай бөгөөд ажлын гүйцэтгэлд нөлөөлөхгүйгээр дунд даралт, температурын нөхцөлд дасан зохицож чаддаг.
Энэхүү хаалганы хавхлагыг үйлдвэрлэлд өргөнөөр ашигладаг бөгөөд усан хангамжийн менежмент, бохир ус цэвэрлэх болон бусад холбогдох үйлдвэрлэлийн хэрэглээнд ихэвчлэн олддог.

Хэрэгжүүлэх стандартууд

Дизайн стандартууд	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Хоног стандартууд	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Холболтын аргууд	RF
Туршилт, хүлээн авалт	API598, DIN 3230, EN 12569
Бүтцийн урт	ASME B16.10, DIN3352-F4/F5, EN 558-1
Даралт ба температурын түвшин	ASME B16.34.
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0103, NACE MR 0175

Өргөдөл

Хэмжээ	NPS 2″ ~ NPS 64″ DN50~ DN1600
Даралтын хүрээ	CL125~ CL300 PN10~ PN64
Температурын хүрээ	；-10°C ~ +100°C
Хэрэглээний хүрээ	Цоргоны ус, бохир ус, барилга, газрын тос, химийн үйлдвэр, хүнс, эм, нэхмэл, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл, төмөрлөг, эрчим хүчний систем гэх мэт.
Жолооны горим	Турбин, пневматик, цахилгаан
Хавхлагын их бие/хавхлагын таг	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Хавхлагын хавтан / хавхлагын суудал	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Хавхлагын иш	F6A F304 F316 F51 F53 Monel K500
Хавхлагын ишний самар	Зэсийн хайлш
Савлах	Уян графит, бал чулуу асбестын савлагаа, политетрафторэтилен...

Гүйцэтгэлийн онцлог

1. Хавтгай ёроолтой хавхлагын суудал
Уламжлалт хаалганы хавхлагыг усаар угаасны дараа хавхлагын ёроолын ховилд чулуу, модон блок, цемент, цаасны хаягдал, хог хаягдал зэрэг гадны биетүүд хуримтлагддаг бөгөөд энэ нь амархан гоожих шалтгаан болдог. Хоногны төгсгөлийн уян хатан суудлын хаалганы хавхлагын ёроол нь ус дамжуулах хоолойтой ижил хавтгай ёроолтой дизайнтай тул ийм хог хаягдал хуримтлагдах нь тийм ч хялбар биш бөгөөд шингэнийг жигд урсгах боломжийг олгодог.
2. Ерөнхий резинэн бүрхүүл
Гаднах болон дотоод резинэн бүрхүүлд өндөр чанарын резин ашиглах, резинэн вулканжуулалтын дэвшилтэт технологийг үйлдвэрлэлд идэвхтэй нэвтрүүлэх, үнэн зөв хэмжээтэй, найдвартай холболт, унахад хялбар биш, уян хатан санах ойтой.
3. Зэврэлтэнд тэсвэртэй
Нунтаг эпокси давирхайн бүрээс нь хавхлагын биений зэврэлт, зэврэлтээс сэргийлж, бохир усны системд илүү тохиромжтой. 4. Хагарахад амаргүй
Өмнө нь уламжлалт цутгамал төмрийн хаалганы хавхлагууд нь гадны биетэнд цохигдох, мөргөлдөх, давхцах зэрэгт амархан эвдэрдэг байсан. Хоногны төгсгөлийн уян хатан суудлын хаалганы хавхлагын бие нь уян хатан төмөр болж өөрчлөгдсөн бөгөөд энэ нь бат бөх байдлын тодорхой баталгаатай байдаг.
5. Гурван "O" төрөл
Хавхлагын иш нь гурван "O" цагирагны битүүмжлэлийн загварыг ашигладаг бөгөөд энэ нь нээх, хаах үед үрэлтийн эсэргүүцлийг бууруулж, усны алдагдлыг бууруулж, битүүмжлэлийг усыг зогсоохгүйгээр сольж болно.
6. Архи уухад таатай
Хавхлагын их биений дотор тал нь хоргүй эпокси давирхайгаар бүрсэн тул хаалганы хавхлагын дотор болон гадна гадаргууг бүхэлд нь резинээр бүрхэж, зэв, зэврэлт үүсэхгүй тул уух боломжтой.
7. Нарийвчлалтай цутгах хавхлагын их бие
Хавхлагын бие нь нарийн цутгамал, нарийн геометрийн хэмжээстэй бөгөөд битүүмжлэлийн гүйцэтгэлд гэмтэл учруулах талаар санаа зовох шаардлагагүй болно.
8. Хөнгөн жин
Уян хатан цутгамал нь зөвхөн тодорхой хүч чадалтай төдийгүй уламжлалт хаалганы хавхлагаас 20% -иас 30% бага жинтэй байдаг.
