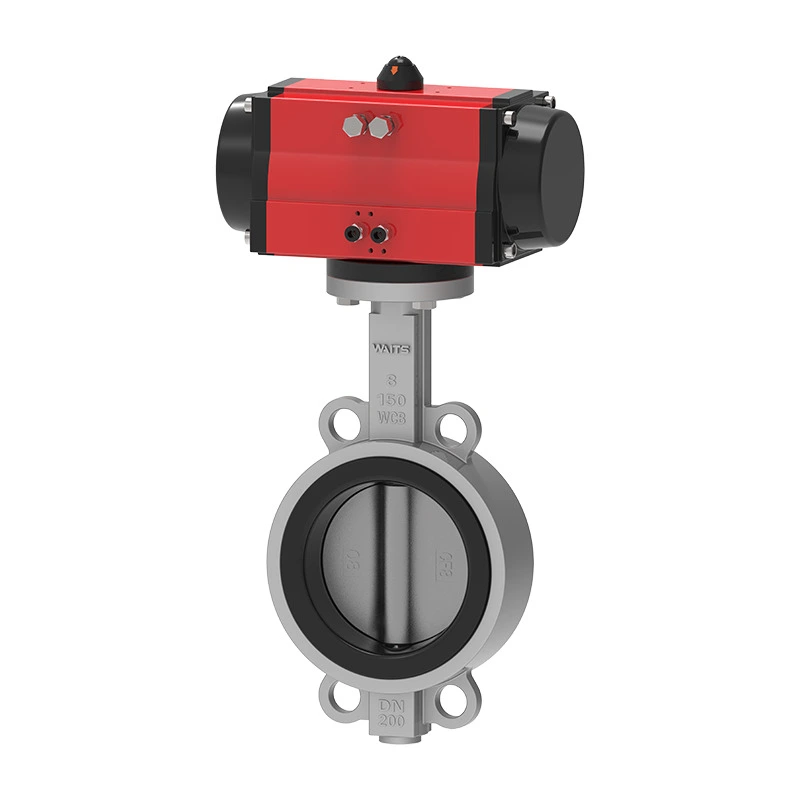

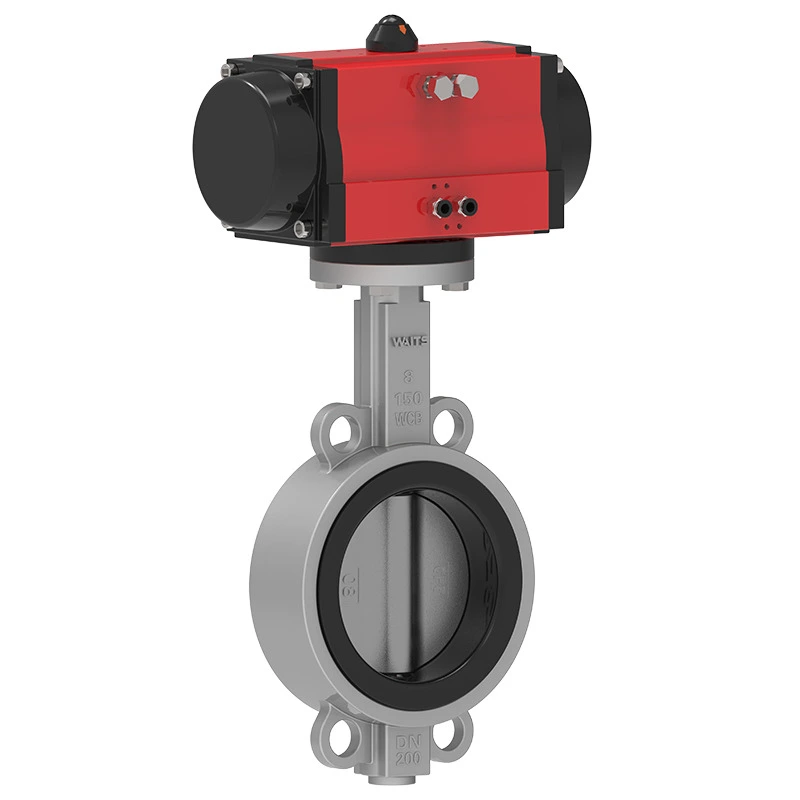

Pneumatic Wafer Concentric Butterfly Valve

Waits-ийн Pneumatic Wafer концентрик эрвээхэй хавхлаг нь усан хангамжийн урсгалыг нарийн зохицуулах, тосолгооны материалын нийлүүлэлтийг хянах, тоос цуглуулах систем дэх хийн урсгалыг удирдах зэрэг өргөн хэрэглээг санал болгодог. Бүх нийтийн идэвхжүүлэгчийн нийцтэй ISO5211 дээд фланцтай, бага эргэлтийн загвар нь жигд ажиллагаа, эрчим хүчний зарцуулалтыг бууруулж, янз бүрийн, хүнд нөхцөлд өндөр үр ашигтай ажиллах боломжийг олгодог.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Дизайн уян хатан байдал:
1. Дамжуулах хоолойг тодорхой тодорхойлохын тулд ургамлын кодчилол эсвэл брендийн өнгөт тохирсон.
2.Тохирохоор бүтээгдсэн – нарийн зай, шахуургын гаралтын хэсэгт тохируулж болох чихний зай, биеийн зузаан.
3.Бүрэн пневматик интеграцчилал - автоматжуулалтын гол брэндүүдтэй нийцдэг.

Худалдан авалтын давуу талууд:
1.Нэг цэгийн тохиргоо – ямар ч шинэчлэлтгүй, хурдан хүргэлт, бага зардал.
2. Хурдан үнийн санал, шинжээчийн дэмжлэг - зөв хэмжээ, өнгө, нийцтэй байдлыг баталгаажуулдаг.
3. Найдвартай, зэврэлтэнд тэсвэртэй - OEM систем эсвэл үйлдвэрийг шинэчлэхэд тохиромжтой.

Хэрэгжүүлэх стандартууд

Дизайн стандарт	API 609, EN 593, BS 5155, ГОСТ
Төгсгөлийн стандарт	ANSI B16.1 CL. 125LB ба B16.5 CL. 150 фунт DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 ба PN16 AS 2129 Хүснэгт D ба E BS 10 Хүснэгт D ба E MSS SP44 CL. 150 фунт AWWA C207 150LB ISO 2531 PN6, PN10 ба PN16 ISO 7005 PN6, PN10, PN16
Шалгалт, туршилт	API 598, IS0 5208, EN 12266-1, ГОСТ
Нүүр тулсан	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Дээд фланц	ISO 5211

Өргөдөл

Ашиглалтын температур	-45℃~150℃
Хэмжээ	2"-80", DN50-DN2000
Ажлын даралт / CWP	16БАР 10БАР
Бүрхүүл	24БАР 15БАР
Битүүмжлэх	18БАР 10БАР
Агаарын туршилт	6BAR 6BAR
Үйл ажиллагааны орчин	Тогтворжуулагч ба цөсний систем Химийн боловсруулалт Давсгүйжүүлэх үйлдвэр, Өрөмдлөгийн машин, Ундны ус Хуурай нунтаг, Хүнс, ундаа, Хийн үйлдвэр HAVC Уул уурхайн үйлдвэрлэл, Цаасан үйлдвэрлэл, Элстэй харьцах, Далайн ус, Сахарын үйлдвэр Дулааны техникийн ус цэвэрлэх Бохир ус
Оператор	Хөшүүрэг, араа, Цахилгаан, Пневматик гэх мэт.
Биеийн материал	Цутгамал, уян хатан төмөр, нүүрстөрөгчийн ган, зэвэрдэггүй ган, AL-хүрэл гэх мэт.
Диск	Цутгамал төмөр, уян харимхай төмөр, нүүрстөрөгчийн ган, зэвэрдэггүй ган, AL-хүрэл
Иш	2CR13 F304 F316 F51 F53 Monel K500
Суудал	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Гипалон Байгалийн резин
