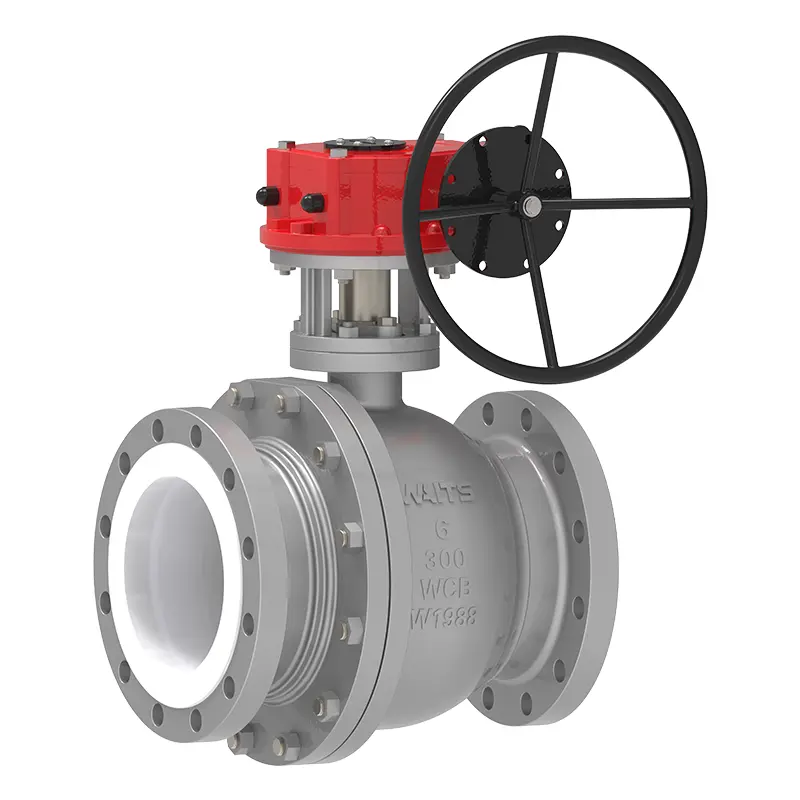

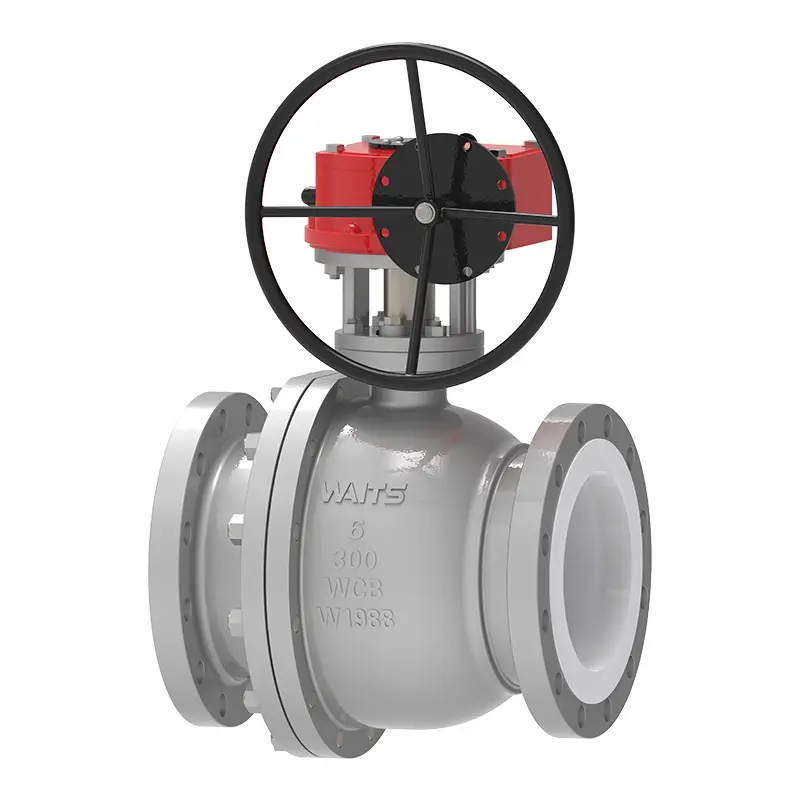

Gear PTFE доторлогоотой бөмбөг хавхлаг

Waits Valve бол Хятад дахь Gear PTFE доторлогоотой бөмбөг хавхлагын ханган нийлүүлэгч юм. Манай бүтээгдэхүүн нь хатуу араа дамжуулах нарийвчлалтай, PTFE доторлогоо нь зэврэлтэнд тэсвэртэй, бүтэц нь удаан эдэлгээтэй, битүүмжлэл нь маш сайн тул үйлдвэрлэлийн хатуу ширүүн орчинд урсгалыг үр дүнтэй хянах боломжтой! Waits Valve-ийн томоохон хэмжээний худалдан авалт нь түүхий эдийн зардлыг бууруулдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits Valve өндөр чанартай Gear PTFE доторлогоотой бөмбөг хавхлага нь араа механизмаар удирддаг хавхлаг юм. Араа дамжуулалт нь удаашрах, эргүүлэх хүчийг нэмэгдүүлэх боломжтой бөгөөд гар дугуй эсвэл идэвхжүүлэгчээр хялбархан удирдаж болно. Энэ нь ялангуяа том калибрын эсвэл өндөр даралттай тохиолдолд тохиромжтой бөгөөд гар бөмбөг хавхлагатай харьцуулахад илүү их ажиллах хүч хэмнэж, алсын удирдлагад хялбар болгодог. Бөмбөлөг болон хавхлагын суудал нь ихэвчлэн металл эсвэл металл бус материалаар (PTFE, металл хатуу битүүмжлэл гэх мэт) битүүмжлэгдсэн, найдвартай битүүмжлэл, урсгалын эсэргүүцэл багатай, хурдан нээгдэх/хаагдах боломжтой. Энэ нь химийн, эм зүй, хүнс, байгаль орчныг хамгаалах зэрэг салбарт өргөн хэрэглэгддэг.

Gear PTFE доторлогоотой бөмбөлөг хавхлага нь даралтын уналт, шингэний турбулентийг багасгахын зэрэгцээ эерэг хаалтыг бий болгохын тулд шулуун урсгалтай сувагтай. Бөмбөлөг нь ишнээс хамааралгүй тул хаалттай байрлалд хавхлагын тэнхлэгийн дагуу чөлөөтэй хөдөлж болох боловч иштэй харьцуулахад эргэлдэж чадахгүй. Хаалттай үед бөмбөгөнд шугаман шахалт үзүүлэх үед бөмбөг нь доод талын суудалтай холбоо барихын тулд бага зэрэг доошоо хөдөлж, анхдагч битүүмжлэлд хүрнэ.

Доторлогоотой бөмбөлөг хавхлагууд нь ихэвчлэн урсгалын чиглэлийг харгалзахгүйгээр суурилагдсан бөгөөд ISO угсралтын дэвсгэрийн улмаас автоматжуулсан үйлдвэрлэлд тохиромжтой.

Онцлогууд:

1. Бага ялгаруулдаг ишний битүүмжлэл

Урьдчилан шахсан хатуу PTFE савлагааны цагираг болон тохируулгатай савлагааны булчирхайн ачаар бага ялгаруулдаг. Бөмбөлөг нь хаалттай байрлалд ишнээс хамааралгүй хөдөлж чаддаг тул ишний битүүмжлэл дээр даралтаас үүдэлтэй хажуугийн ачааллыг арилгаж, олон мянган мөчлөгийн дараа ч ишний маш сайн битүүмжлэлийг хангана.

2. Цохилтгүй иш

Gear PTFE доторлогоотой бөмбөг хавхлага нь үлээлгэдэггүй, үр ашигтай ишний загвартай.

3. Эсрэг статик төхөөрөмж

Иш ба их бие хоёрын эсрэг статик холболтыг пүршээр хангадаг.

4. Өөрийгөө нөхөх хавхлагын суудал

Хавхлагын суудал нь өндөр эсвэл бага даралтаас үл хамааран хамгийн бага ажиллах моментоор найдвартай битүүмжлэлийг хангах зориулалттай.

5. Доторлогоо

Цорго дотор бэхлэгдсэн цэвэр PFA доторлогоотой, вакуум хэрэглээнд тохиромжтой.

Хэрэгжүүлэх стандартууд-Араа PTFE доторлогоотой бөмбөг хавхлага
Дизайн стандартууд	API 6D/API 608, BS5351
Хоног стандарт	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Холболтын аргууд	RF
Туршилт ба хүлээн авалт	API 598, EN12266
Бүтцийн урт	API6D/ASME B16.10/EN558
Даралт ба температурын үзүүлэлтүүд	ASME B16.34
Галд тэсвэртэй туршилт	/
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах загвар	NACE MR 0175
Хэрэглээ-Араа PTFE доторлогоотой бөмбөг хавхлага
Хэмжээ	NPS 2″~ NPS 12″ DN50~ DN300
Даралтын хүрээ	PN16~PN40（1.6~4.0МПа）
Температурын хүрээ	PTFE-20°C~+180°C
Хэрэглээний хүрээ	Хүчил ба шүлтийн уусмалын тээвэрлэлт, химийн реакторын хяналт, бохир ус / бохир ус цэвэрлэх, эм зүй, далайн ус гэх мэт.
Жолооны горим	Хорхой
Хавхлагын их бие/хавхлагын таг	Хуурамч материал: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE доторлогоотой Цутгамал: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE доторлогоотой
Битүүмжлэх гадаргуу	PTFE
Хавхлагын иш	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Бөмбөг	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE доторлогоотой
Дүүргэгч	Асбестын бал чулуу, уян графит, политетрафторэтилен, төмрийн суурьтай хайлш

Бүтээгдэхүүний засвар үйлчилгээний тэмдэглэл

1. Хуурай нунтаглах, элэгдэлд орохоос сэргийлж өт араагаа тогтмол тослох (литийн суурьтай тос хэрэглэх).

2. Дамжуулах хэсгүүдийг гэмтээхгүйн тулд цохилтын ачааллаас зайлсхийхийн тулд гар дугуйг удаан эргүүлээрэй.

3.Хэт температур, хэт даралттай ажиллахыг хориглоно (фторопластик нь өндөр температурт деформацид өртөмтгий байдаг).

4. Унтраах засвар үйлчилгээний үед доторлогооны доторлогооны эвдрэл (хөөс, хагарал гэх мэт) байгаа эсэхийг шалгаж, нэн даруй солино.

Бүтээгдэхүүний давуу тал

1.Хөдөлмөр хэмнэлттэй, үр ашигтай

Араа нь хурдыг бууруулж, эргүүлэх хүчийг нэмэгдүүлж, том диаметртэй хавхлагуудын ажиллах хүчийг ихээхэн бууруулдаг.

2. Нарийвчилсан хяналт

Гар дугуй нь нүхийг нарийн тохируулахын тулд олон эргэлт шаарддаг (жишээлбэл, урсгалын зохицуулалт), нарийн хяналт шаарддаг хувилбаруудад тохиромжтой.

3. Найдвартай бүтэц

Дамжуулах эд ангиудыг металл материалаар (зэс хайлшаар хийсэн араа, зэвэрдэггүй ган босоо ам гэх мэт) хийсэн бөгөөд элэгдэлд тэсвэртэй, удаан эдэлгээтэй байдаг.
