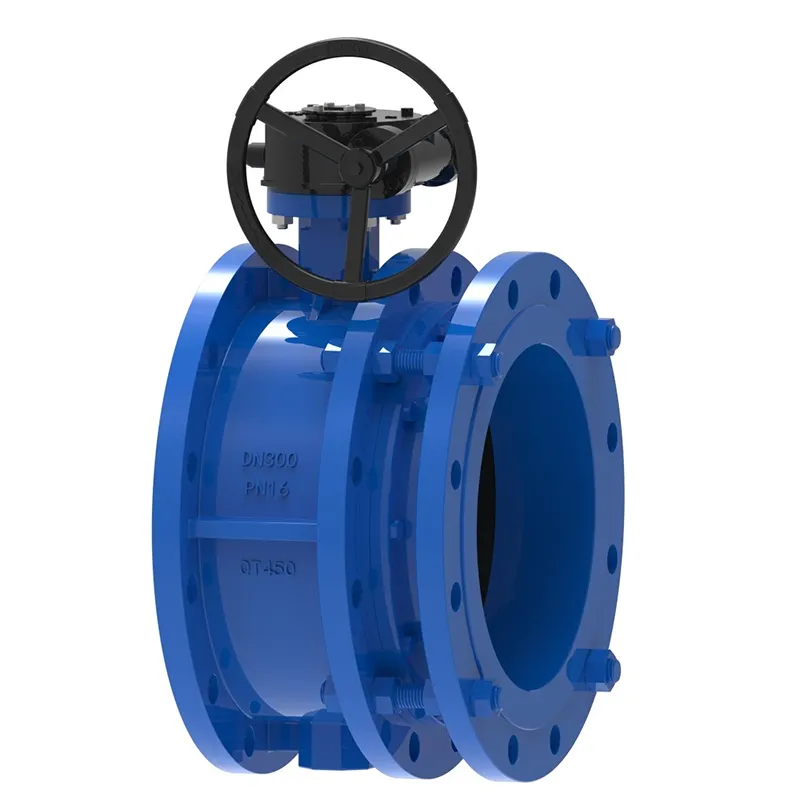

Өргөтгөх холболтын төвлөрсөн эрвээхэй хавхлаг

Дамжуулах хоолойн диаметрийн чиглэлд дэвшилтэт телескоп төвтэй эрвээхэй хавхлагын эрвээхэй хавтанг суурилуулсан. Телескоп эрвээхэй хавхлагын их биений цилиндр сувагт диск хэлбэртэй эрвээхэй хавтан нь тэнхлэгийн эргэн тойронд эргэлдэж, эргэлтийн өнцөг нь 0 ° -аас 90 ° хооронд байна. 90 ° эргүүлэх үед хавхлага бүрэн нээлттэй байна. ≤ 80 ℃ температурт тохиромжтой, газрын тос, хими, хүнс, эм зүй, нэхмэл, цаас үйлдвэрлэл, эрчим хүч, усан хангамж, ус зайлуулах хоолой, хийн хоолойд урсгалыг зохицуулах, зөөвөрлөгчийг таслан зогсоох, дамжуулах хоолойн дулааны тэлэлт, агшилтыг нөхөхөд ашигладаг.

Давуу тал:

Телескоп төвлөрсөн эрвээхэй хавхлага (тодорхой хязгаарт уртасгах боломжтой бүтэцтэй) нь зөвхөн хавхлагыг задлах ажлыг хөнгөвчлөхөөс гадна дамжуулах хоолойн ачааллыг бууруулж, хавхлагыг хамгаалдаг. Үүний зэрэгцээ энэ нь мөн эрвээхэй хавхлага болон тэлэлтийн үеийг суурилуулах аргыг шахаж, орон зайг илүү нягт болгодог. Ихэвчлэн эдгээр төрлийн хавхлагууд нь тусгай засвар үйлчилгээ шаарддаггүй бөгөөд зөвхөн сунах, агшилтын хэсгүүдийг гоожиж, салгахад тогтмол ажиглах шаардлагатай байдаг.

Телескопийн төвлөрсөн эрвээхэй хавхлагыг суурилуулах арга нь маш сайн давуу талтай бөгөөд зөвхөн өргөтгөлийн холбоосыг задлах шаардлагатай бөгөөд энэ нь засвар үйлчилгээний зайг ихээхэн хэмнэж, хавхлагагүй засвар үйлчилгээ хийх боломжийг олгодог (эрвээхэйний хавхлага нь илүү хүнд, тэлэлтийн үе нь хөнгөн, хөдөлмөрийн эрчимжилт бага байдаг).

Суурилуулалтын урьдчилан сэргийлэх арга хэмжээ:

1. Дамжуулах хоолой барих талбайд задалсан өргөтгөлийн фланцтай эрвээхэй хавхлагыг задлахыг хатуу хориглоно; Телескоп эрвээхэй хавхлагыг газар дээр нь дахин дахин уртасгах, богиносгохыг хатуу хориглоно.

2. Өргөтгөх хавхлагын хоёр төгсгөлийн хоолой нь төвлөрсөн байх ёстой бөгөөд хоолой дээрх хоёр фланцын гадаргуу нь зэрэгцээ байх ёстой;

3. Хоног бэхэлгээний боолтыг тэгш хэмтэй чангалж, нэг талдаа фланцын бэхэлгээний боолтыг хүчээр чангалж болохгүй;

4. Өргөтгөх хоолойг хавхлагын ард суурилуулсан;

5. Дамжуулах хоолойн булан болон төгсгөлд өргөтгөх хавхлагын өргөтгөлийн хэсгийг суурилуулахыг хориглоно.

6. Өргөтгөх фланцын эрвээхэй хавхлагыг суурилуулахын өмнө хавтгай байрлуулсан байх ёстой бөгөөд дур зоргоороо мөргөлдөж болохгүй;

7. Телескоп төвлөрсөн эрвээхэй хавхлагын бүтцийн урт нь үйлдвэрийн хамгийн бага урт бөгөөд угсралтын явцад угсралтын урт (өөрөөр хэлбэл дизайны урт) хүртэл татагддаг;

Дамжуулах хоолойн хоорондох урт нь тэлэлтийн эрвээхэй хавхлагыг суурилуулах уртаас хэтэрсэн тохиолдолд дамжуулах хоолойн зайг тохируулж, өргөтгөх хавхлагыг гэмтээхгүйн тулд түүнийг хүчээр татаж болохгүй;

9. Телескоп концентрик эрвээхэй хавхлагын эрвээхэй хавхлагыг ямар ч байрлалд суурилуулж болно. Температурын нөхөн олговорт ашиглах үед дамжуулах хоолойн угсралтын ажил дууссаны дараа тэлэлтийн хавхлагын өргөтгөлийн хоолойг татахаас сэргийлж дамжуулах хоолойн тэнхлэгийн дагуу хоёр төгсгөлд хаалт суурилуулсан байх ёстой. Хаалтанд тулгуурын хүчийг дараах томъёогоор тооцох бөгөөд үйл ажиллагааны явцад бэхэлгээг авахыг хатуу хориглоно;

Хэрхэн сонгох вэ:

Телескоп төвлөрсөн эрвээхэй хавхлагын бүтцийн хэлбэр нь төвлөрсөн телескоп эрвээхэй хавхлага ба төвлөрсөн дуран эрвээхэй хавхлага гэсэн хоёр төрөлд хуваагддаг. Үйл ажиллагааны янз бүрийн механизмын дагуу үүнийг өт араагаар удирддаг телескоп эрвээхэй хавхлага, хийн телескоп эрвээхэй хавхлага, цахилгаан дуран эрвээхэй хавхлаг гэж хувааж болно.

Янз бүрийн битүүмжлэх материалын дагуу энэ нь зөөлөн битүүмжилсэн телескоп эрвээхэй хавхлага, металл хатуу битүүмжилсэн телескоп эрвээхэй хавхлагуудад хуваагддаг.

Телескоп төвлөрсөн эрвээхэй хавхлагыг ихэвчлэн T>80 ℃ температуртай цэвэр ус дамжуулах хоолойд ашигладаг бөгөөд дамжуулах хоолой нь идэмхий биш юм. Хатуу битүүмжилсэн телескоп эрвээхэй хавхлагыг ихэвчлэн T>425 ℃ температуртай уурын дулаан дамжуулах хоолойд ашигладаг. Тиймээс телескоп эрвээхэй хавхлагыг сонгохдоо зөв сонголт хийхийн тулд орчин, температур, даралт гэх мэтийг тодруулах шаардлагатай.
