Хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлаг

Хүлээж байна Хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлага нь эргүүлэх хүчийг бууруулж, үйлчилгээний хугацааг уртасгахын тулд гурвалсан хазгай дизайнтай. Хөнгөн цагаан хүрэл хавхлагын их бие нь зэврэлтэнд тэсвэртэй/өндөр температурт тэсвэртэй бөгөөд фланц холболттой, олон жолоодлогын горимоор тоноглогдсон бөгөөд нефть химийн/эрчим хүчний шингэний хяналтад тохиромжтой. Энэхүү гурвалсан хазгай бүтэцтэй тул эрвээхэй хавхлага нь нээх, хаах үед эрвээхэйний диск болон битүүмжлэлийн цагирагийн хооронд үргэлж нягт уялдаатай байдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Waits хавхлагад тавтай морилно уу, бид танд зориулж төрөл бүрийн арилжааны болон үйлдвэрлэлийн хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлагыг сонгосон. Залгуурын холболт нь дамжуулах хоолойд суулгахад хялбар болгодог. HVAC, ус цэвэршүүлэх, химийн боловсруулалт хийхэд тохиромжтой. Эдгээр нь ус, бохир ус цэвэрлэх, уул уурхай, эрчим хүч үйлдвэрлэх, газрын тос, хий, газрын тос боловсруулах, хүнсний үйлдвэрлэл, химийн болон хуванцар үйлдвэрлэл болон бусад олон салбарт бараг бүх үйлдвэрлэлийн процесст тохиромжтой.

Хэрэгжүүлэх стандарт-Хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлага
Дизайн стандартууд	API 609, EN593
Хоног стандарт	ASME B16.5/ASME B16.47- A/B / EN1092-1/2
Холболт	RF, RTJ, FF
Туршилтын хүлээн авалт	API 598 EN12266
Бүтцийн урт	API 6D ASME B16.10 EN558
Даралт ба температурын үнэлгээ	ASME B16.34
Галын туршилт	/
Нэвчилт багатай стандарт	ISO 15848-1, API 622
Зэврэлтээс хамгаалах дизайн	NACE MR 0175

Хэрэглээ-Хүрэл Гурвалсан хазгай Хоног эрвээхэй хавхлага
Хэмжээ	NPS 2″~ NPS 80″ DN50~ DN2000
Даралтын хүрээ	CL150~CL600 PN10 ~ PN100
Температурын хүрээ	-15℃~425℃
Өргөдөл	Далайн ус, цэнгэг ус, уур, газрын тос, байгалийн хий, химийн түүхий эд, хүчил шүлтлэг шингэн болон бусад орчинд, ялангуяа зэврэлтэнд тэсвэртэй, өндөр температур, өндөр даралттай ажлын нөхцөлд ашиглах боломжтой.
Жолооны горим	Гар хөшүүрэг, араагаар ажилладаг, хийн хөдөлгүүртэй, цахилгаанаар ажилладаг
Хавхлагын их бие/ Хавхлагын таг	Аль - Хүрэл
Битүүмжлэх гадаргуу	Уян графит бүхий зэвэрдэггүй ган, эсвэл Стеллит
Хавхлагын иш	Зэвэрдэггүй ган 316, 304 эсвэл хур тунадасны хатуурсан зэвэрдэггүй ган,

Гүйцэтгэлийн шинж чанар

Хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлага нь хаалга хавхлага юм. Хаалга нь голын голтой эрвээхэй хэлбэртэй, голтой холбосон дисктэй. Диск нь хавхлагын биеийн дотор байрладаг бөгөөд гол гол нь хавхлагын биеийн гадна бариултай холбогддог. Гурвалсан хазгай эрвээхэй хавхлагыг мөн гурвалсан хазгай төвийн босоо амны хавхлаг гэж нэрлэдэг. Эрвээхэйний хавтан дээр суурилуулсан нийлмэл зэвэрдэггүй ган битүүмжлэх бөгж нь гоожихоос хамгаалагдсан загварыг хэрэгжүүлдэг.

Хэрэглээ

Тогтворжуулагч ба хөргөлтийн системд зориулагдсан.

Хүрэл гурвалсан хазгай Хоног эрвээхэй хавхлага нь газрын тос, байгалийн хийн үйл ажиллагаанд далайн усыг цэвэрлэхэд тохиромжтой бөгөөд удаан эдэлгээтэй байдаг.

Давсгүйжүүлэх үйлдвэр

Боомтын дэд бүтэц

Waits Bronze Гурвалсан хазгай Хоног эрвээхэй хавхлага нь гурвалсан хазгай бүтэцээрээ битүүмжлэх чадвараараа гайхалтай бөгөөд суудал ба дискний хооронд хамгийн бага элэгдэлд орохын зэрэгцээ хийн зөөвөрлөгчийг тэг гоожихыг баталгаажуулдаг өөрөө чангалах битүүмжлэлийг бий болгодог. Энэ нь өндөр температур, зэврэлт, элэгдэлд сайн тэсвэртэй, хөнгөн цагаан хүрэл материал нь өөрөө бат бөх зэврэлт, элэгдэлд тэсвэртэй, хатуу битүүмжлэл, зэврэлтэнд тэсвэртэй, элэгдэлд тэсвэртэй хайлш материалаар бүрсэн материалаар сайжруулж, металлурги, эрчим хүч, газрын тос, ус дамжуулах шугам хоолой, химийн бодис, зэврэлт зэрэг үйлдвэрлэлийн аймшигтай орчинд тохиромжтой. Гурвалсан хазгай бүтэцтэй хавхлагын иш нь хүчийг оновчтой хуваарилж, бага эргэлтийн моментыг хангадаг бөгөөд энэ нь гар, өт араа, пневматик эсвэл цахилгаан идэвхжүүлэлтийн аргуудыг хялбархан нээх, хаах боломжийг олгодог. Урсгалын том талбай, бага урсацын эсэргүүцлийн коэффициент бүхий сайн боловсруулсан урсгалын зам нь дамжуулах хоолой дахь даралтын алдагдлыг багасгаж, системийн эрчим хүчний зарцуулалтыг бууруулж, нийт үр ашгийг дээшлүүлдэг.

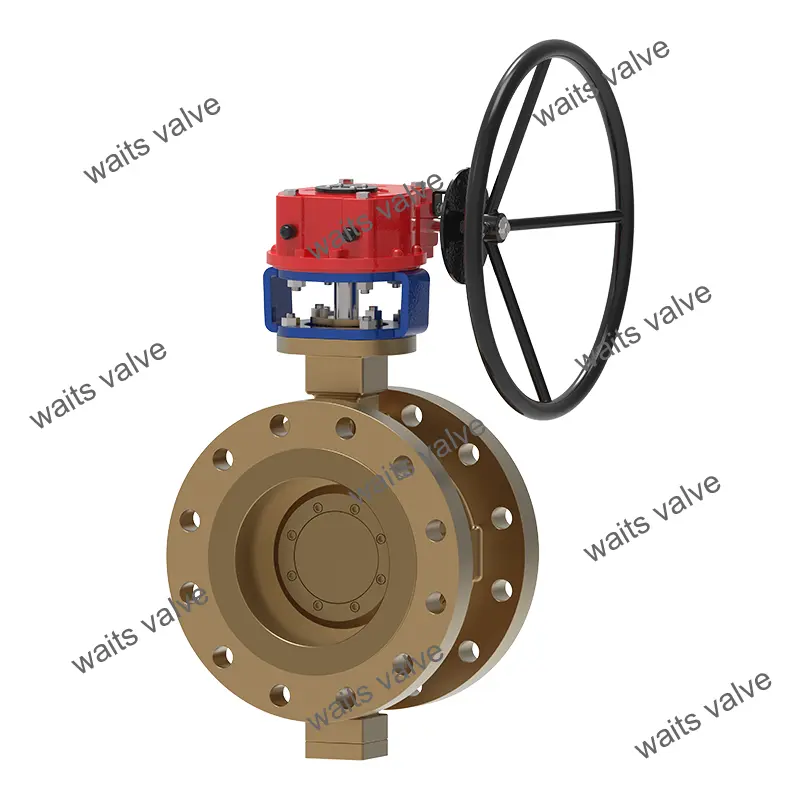

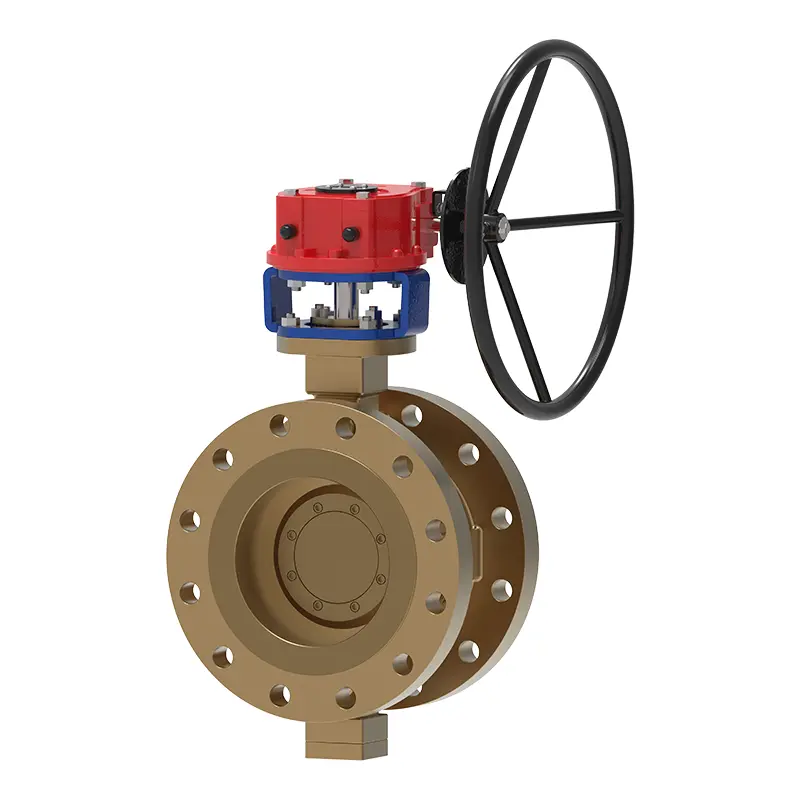

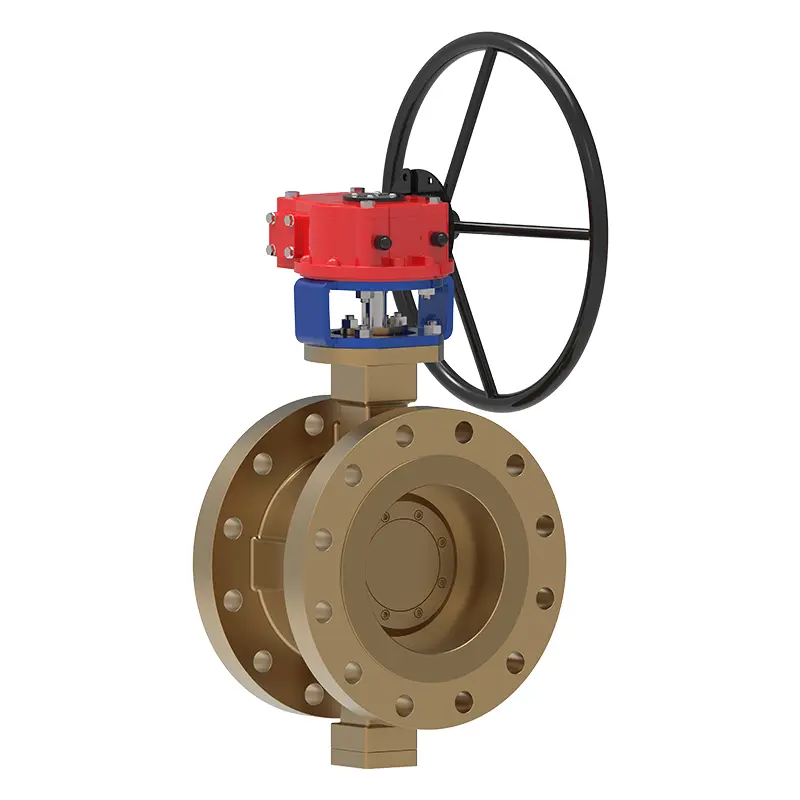

Bronze Triple Eccentric Flange Butterfly Valve
